模组化MTAX典范，酷冷至尊 MasterFrame 400 Mesh 装机展示

酷冷至尊 MasterFrame 系列上市以来已经连续推出了600和500两款产品，但对于偏爱紧凑装机却不愿妥协性能与颜值的玩家而言，MATX规格的MasterFrame 400 Mesh却是更为理想的选择。它延续了系列一贯追求的 “极致可玩性” 与 “旗舰级质感” 定位，从开放式框架设计到对硬件兼容性的精细考量，既保留了系列标志性的模块化基因，又通过更精巧的尺寸控制，让高端装机得以摆脱 ATX 机箱的空间束缚。同时，可卧可立的双重摆放方式成为兼顾桌面美学与实用需求的理想载体。

而当这款系列首款 MATX 旗舰机箱，遇上一套精心搭配的硬核配置，性能与颜值的碰撞便有了更精彩的呈现：AMD R7 9800X3D 凭借 3D V-Cache 技术释放强悍多核性能，索泰 RTX 5070 Ti 16GB SOLID CORE OC WHITE 以雪色外观与旗舰算力撑起视觉与游戏双核心，宇瞻 NOX RGB DDR5 6000 C28 内存与佰维 NV7200 2TB SSD 则构筑起高速数据通道；再加上酷冷至尊挑战者 V4 散热与莫比乌斯 120 白色风扇的加持，配合技嘉冰雕 B850M 主板的冷冽质感，整套主机在 MasterFrame 400 Mesh 的承载下，既拥有紧凑机身的精致，又具备旗舰级的性能输出，更以纯白主题贯穿始终，成为一台 “内外兼修” 的装机代表作。

装机配置

CPU：AMD R7 9800X3D

主板：技嘉冰雕B850M AORUS ELITE WIFI6E ICE

显卡：索泰 GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE

内存：宇瞻 NOX RGB DDR5 6000 C28 32g

SSD：佰维 NV7200 2TB

散热：酷冷至尊挑战者 V4

风扇：酷冷至尊莫比乌斯 120 白色

机箱：酷冷至尊 MasterFrame 400 Mesh

电源：酷冷至尊 GX Gold 850W Plus White

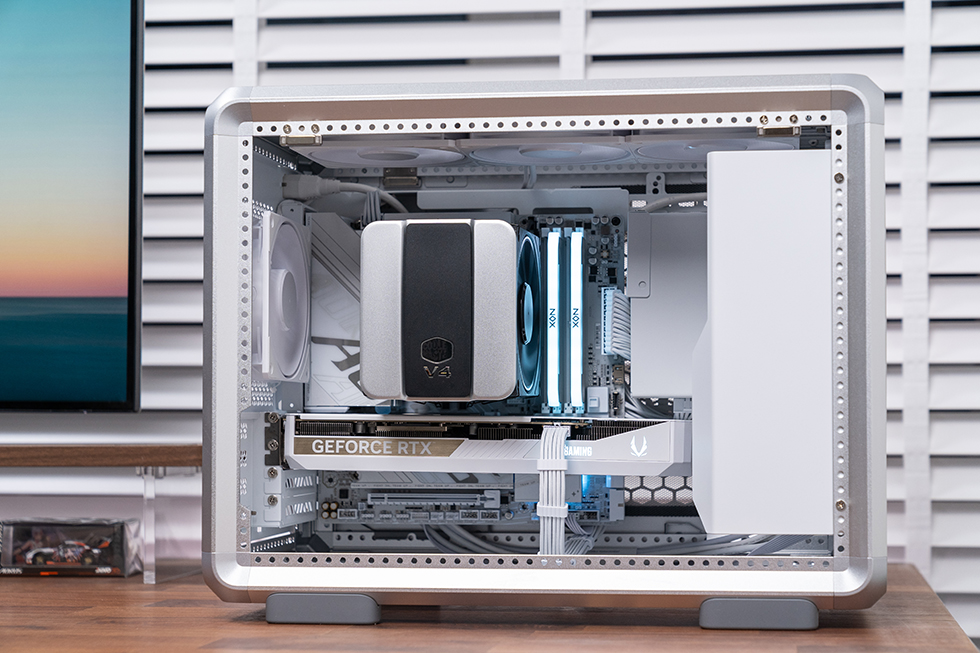

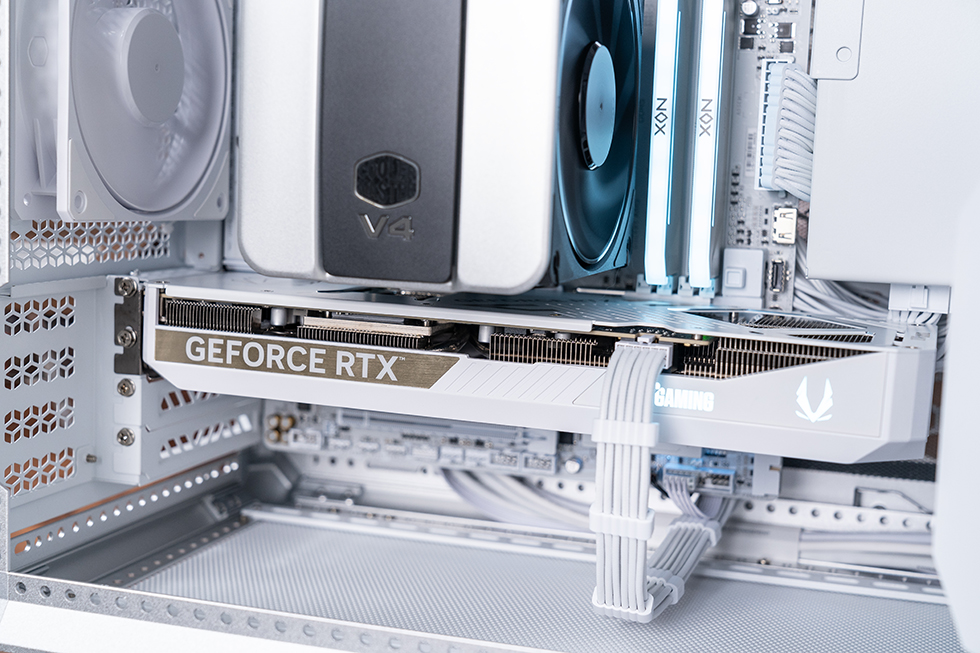

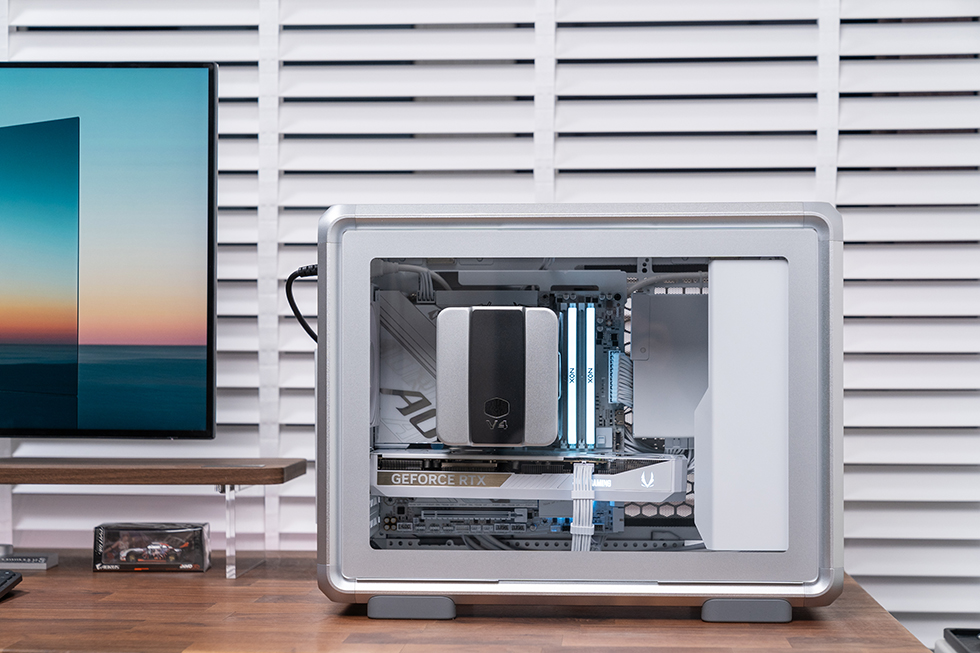

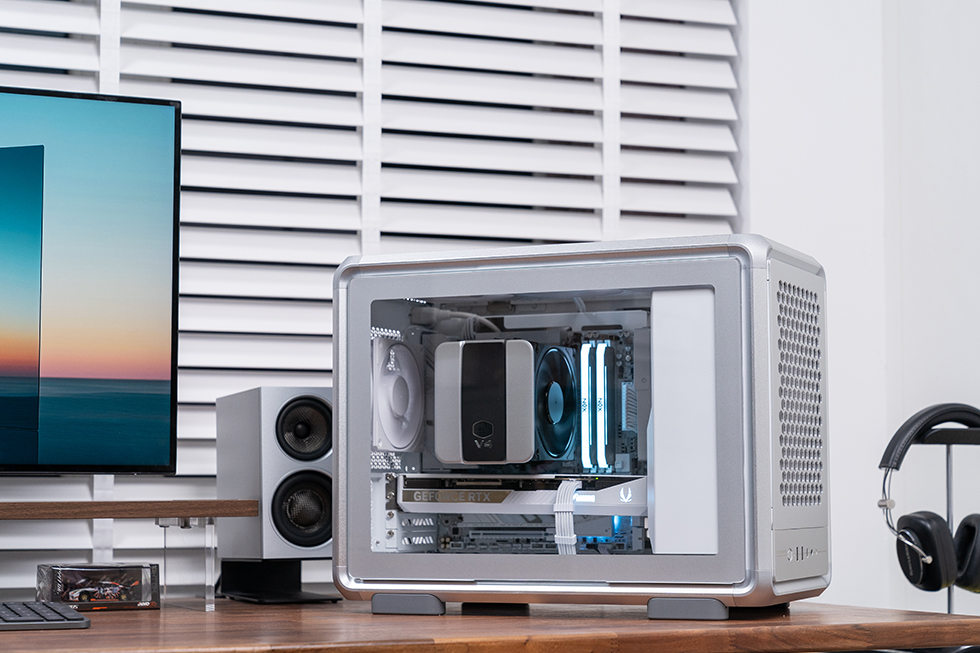

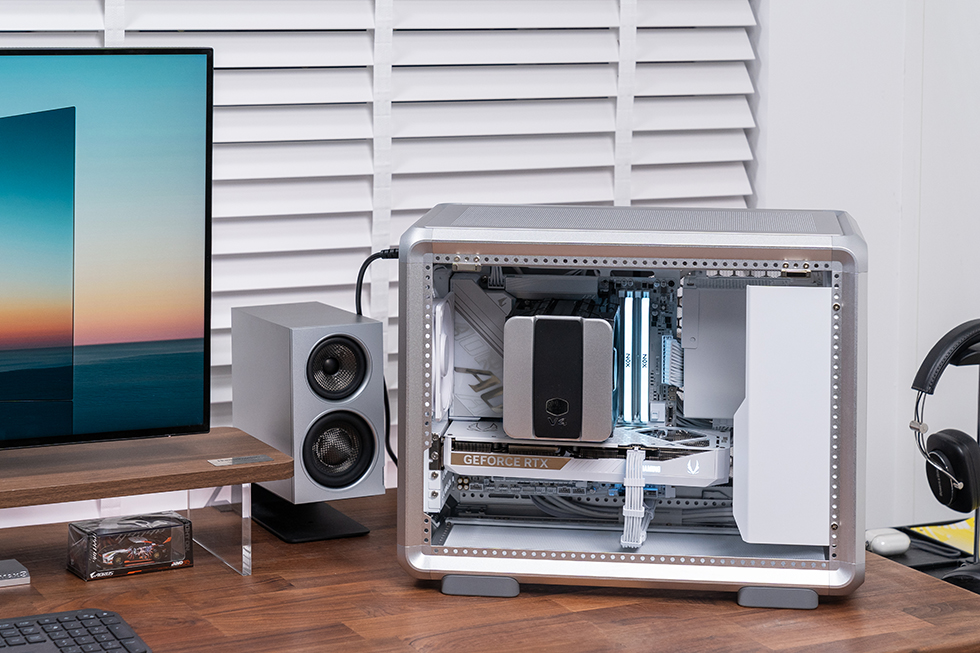

装机展示

装机配件介绍

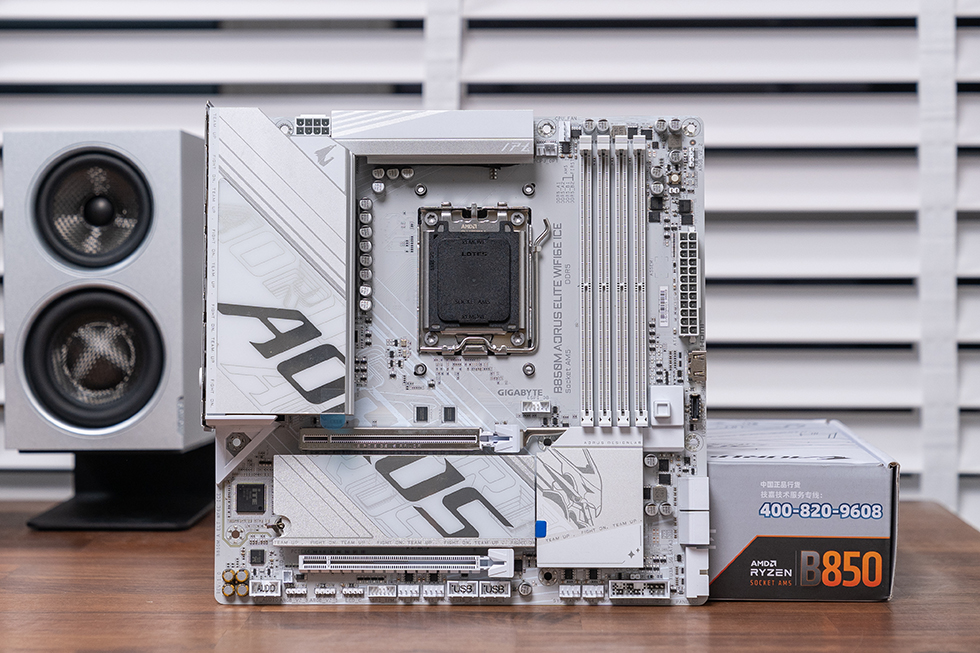

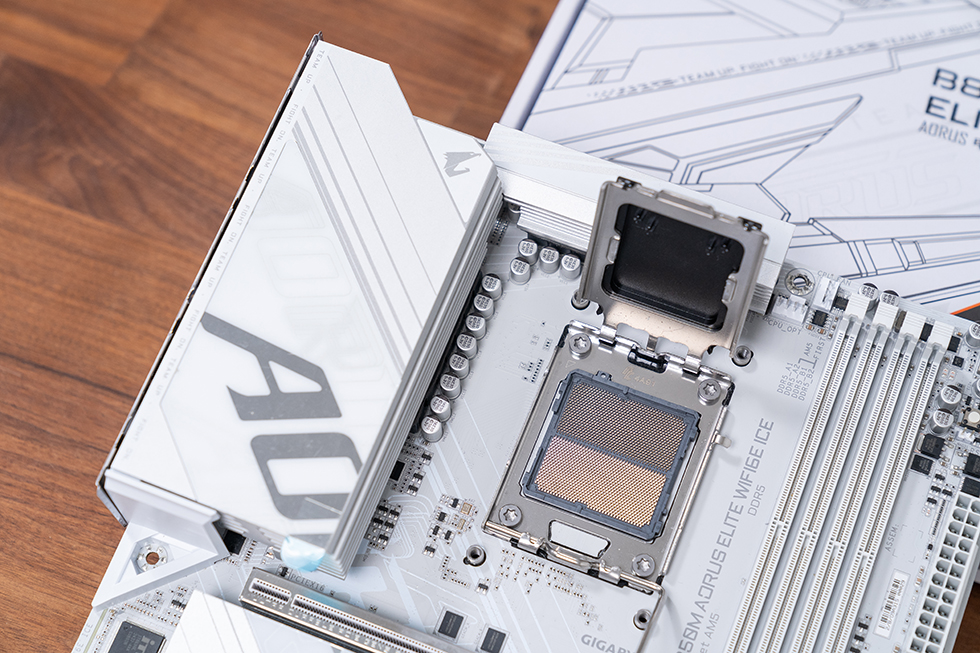

技嘉冰雕B850M AORUS ELITE WIFI6E ICE主板延续了AORUS家族的“冰霜”设计语言，PCB覆盖大面积银白色散热装甲，搭配斜切纹理和磨砂质感，视觉上干净利落。I/O护罩与M.2散热片采用一体化设计，棱角分明的线条强化了硬核风格，同时支持RGB FUSION 2.0灯效同步，可通过软件自定义灯光模式，满足玩家个性化需求。

技嘉冰雕B850M AORUS ELITE WIFI6E ICE主板采用EpicVRM散热片设计，硕大的VRM散热装甲上带有标志性的AORUS文字标识，分段式多层叠加的散热鳍片底部辅以高品质导热垫进行DrMos的散热。

技嘉冰雕B850M AORUS ELITE WIFI6E ICE主板采用12+2+2供电系统，单相输出电流达到60A。搭配8-pin CPU 接口，可稳定支持锐龙 9000 系列等旗舰处理器，保障其在高负载运行时的稳定性，充分发挥处理器性能。采用了AM5接口，兼容7000系、8000系、9000系三代CPU。

技嘉冰雕B850M AORUS ELITE WIFI6E ICE主板提供了4条白色DDR5内存插槽，最大容量可扩展至256GB，支持 AMD EXPO 一键超频技术，支持最高8200MT/s+速率的内存。

扩展方面提供了2条全长的PCIe x16插槽，第一条为CPU直连的PCIe 5.0 x16插槽，并做了金属装甲加固；另一条来自芯片组，支持PCIe 4.0 x4运行规格。第一条PCI-E插槽采用了全新的显卡易拆按键结构，内置弹簧结构，只需轻按一下就可以解锁显卡锁扣，方便快捷。

在存储方面，主板提供了2个M.2的SSD插槽，均支持无螺丝快速安装。其中，其中M.2_1基于CPU直连的PCIe 5.0×4通道，下方为PCIe 4.0 x4插槽，两个SSD共用一块散热装甲。此外，主板右下端还有4个SATA接口，可进一步拓展存储空间。

在背部的I/O区域，主板还提供了4个USB 2.0接口，5个USB 3.2 5G接口，2个USB 3.2 10G接口，DP接口，USB-C 10G接口，2.5千兆高速网口，Wi-Fi6E天线快插接口，以及一组音频接口，可以满足玩家多样化的连接需求，

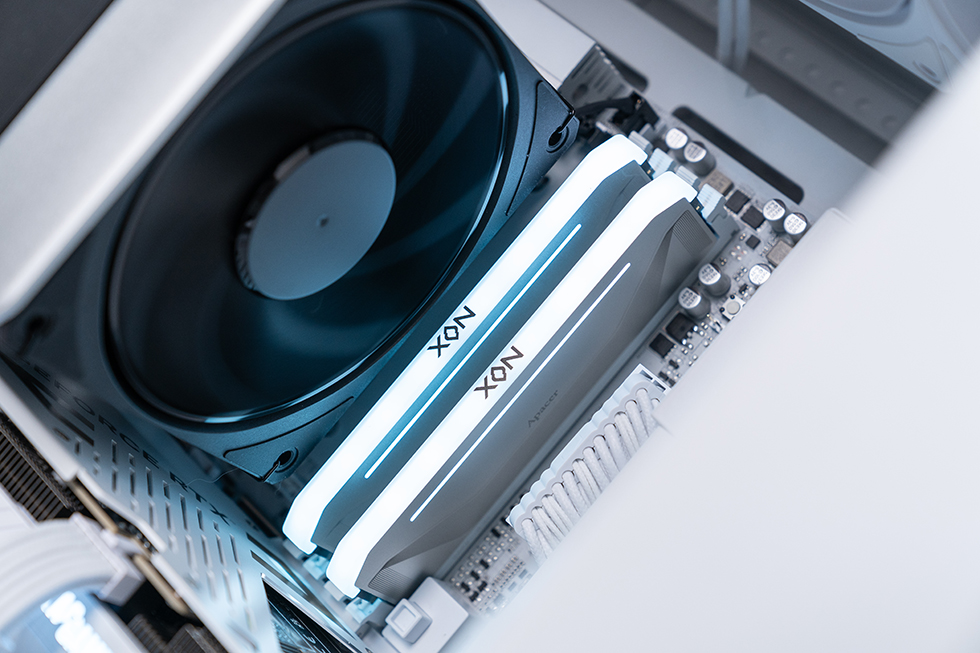

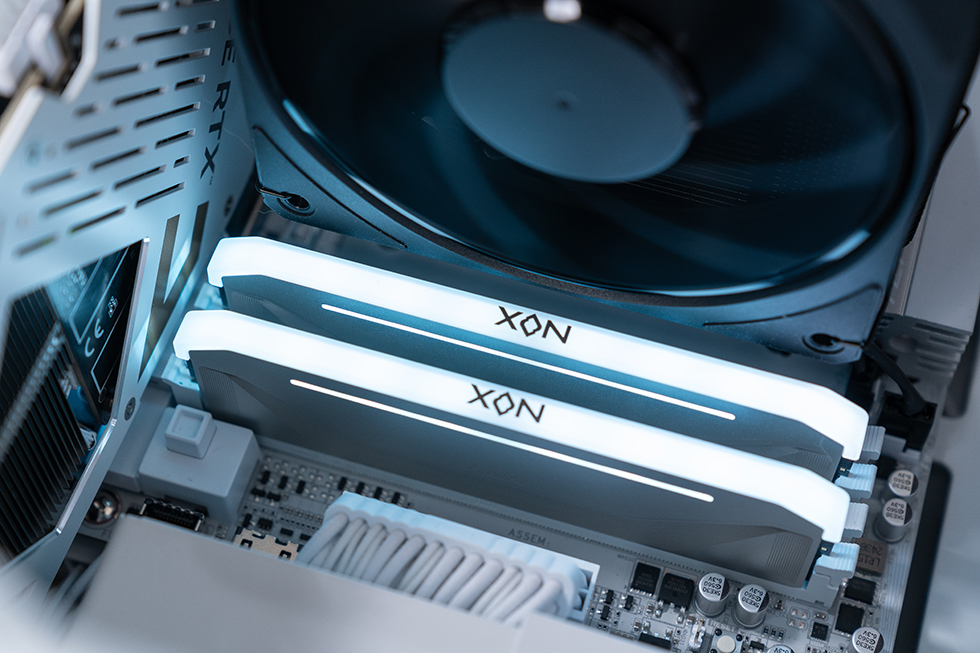

内存则选用了宇瞻全新的NOX RGB DDR5 内存，采用海力士原厂颗粒，单条容量16GB，支持Intel XMP3.0与AMD EXPO™单键超频技术，选择了AMD平台的黄金时序C28。开启XMP后，频率则为6000Mhz，时序 28-48-48-96 CR1，内部搭载PMIC（电源管理芯片），能有效管理电流，确保系统稳定高效运行。

散热片采用高级铝合金散热片设计，提供优异的散热效能。高度仅44mm，即使周围安装大型双塔CPU散热器，也不干扰风扇或散热器的鳍片，更灵活的安装选择。

超广域RGB均匀导光技术，支持各大主板厂的RGB灯光控制软件，自定义发光的色彩与模式，玩出属于自己的灯光风格。体验身临其境的游戏氛围，让您全心投入。

索泰 GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE显卡，基于 NVIDIA 的 Blackwell 架构，拥有 8960 个 CUDA 核心，基础频率和 Boost 频率表现出色，能够轻松应对各种主流游戏和专业图形应用程序的需求。支持 NVIDIA DLSS 4 技术，通过 AI 驱动的深度学习超级采样，能够在不损失过多画质的前提下，大幅提升游戏帧率，使游戏运行更加流畅顺滑，同时还能减少显卡的性能消耗，提升能源效率。

显卡采用纯白极简主义设计理念，以硬朗科技风格为核心设计语言，创新融入条形栅格元素。通过同向交错的栅格条纹有序排布，与三枚大尺寸风扇形成协同设计，共同构建出规律性几何图案，营造出简洁有序的科技美学氛围。对于青睐白色系装机方案的用户而言，此款显卡是理想之选，能够轻松适配各类简约或现代风格的主机装配需求。

索泰 GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE显卡采用了 IceStorm 3.0 先进散热系统，搭配更大的散热鳍片面积和优化的风道设计，能够有效提升散热效率。此外，Blade Link 风扇设计，在提供强大风力的同时，还能降低风扇运转时产生的噪音，实现了散热与静音的较好平衡。

索泰 GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE显卡符合SFF-Ready规范，304.4mm x 115.8mm x 41.6mm的整体尺寸在中高端显卡里显得很友好。

索泰 GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE显卡顶部右侧的logo信仰灯支持 SPECTRA 2.0 RGB 灯光同步技术。信仰灯上方为采用ATX 3.1规范的12V-2X6 16P供电接口，反向电源接口设计，方便用户插拔。显卡功耗为285W，官方推荐选用800W以上的电源。

索泰 GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE显卡采用 PCI Express 5.0 x16 接口，相比上一代接口标准，数据传输带宽大幅提升，能够更好地发挥显卡的性能潜力，减少数据传输瓶颈，为显卡与主板之间的数据交互提供了更快速、稳定的通道。

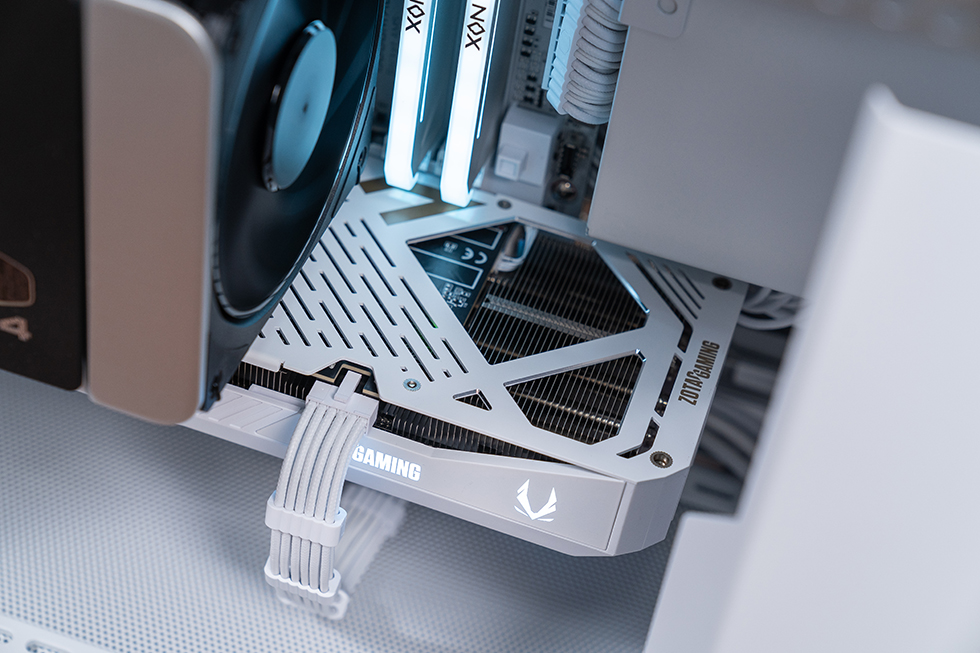

索泰 GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE显卡配备了金属压铸背板，不仅能为显卡核心等部件提供良好的保护，防止 PCB 板弯曲变形，还能起到辅助散热的作用。同时，显卡采用了加固型金属中框，增强了显卡整体的坚固性，使其更耐磕碰和震动。

IO接口方面，配备了3个DP 2.1b接口和1个HDMI 2.1b接口，能够满足用户在单屏或多屏设置下的高分辨率和高刷新率需求。

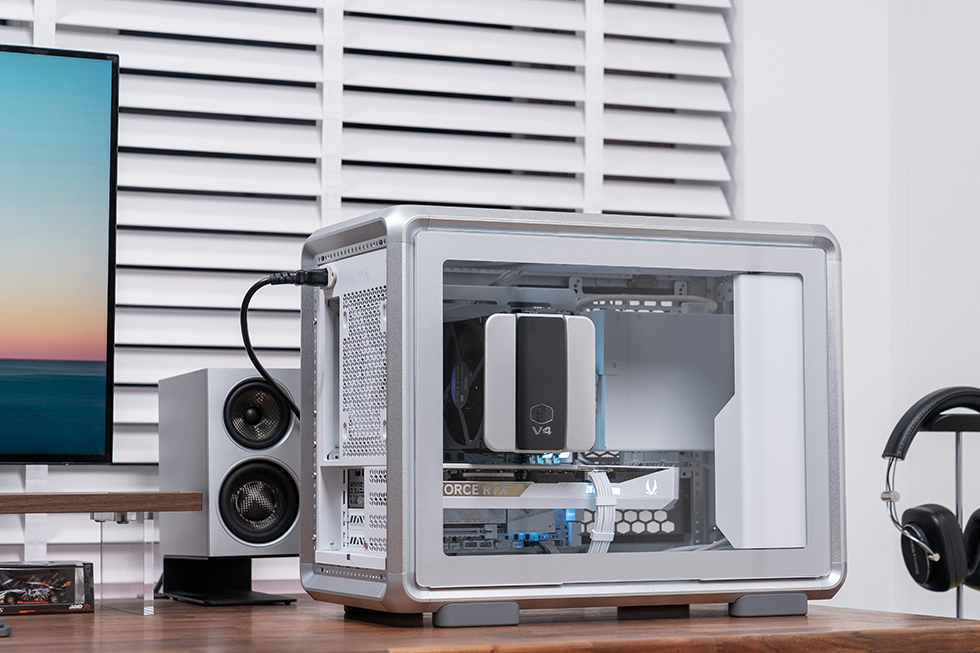

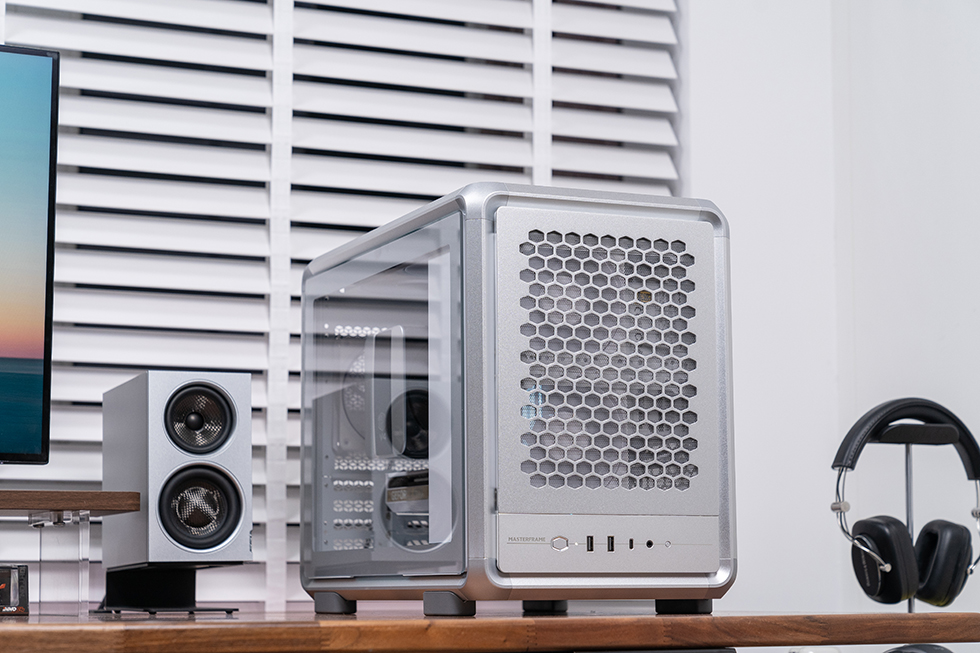

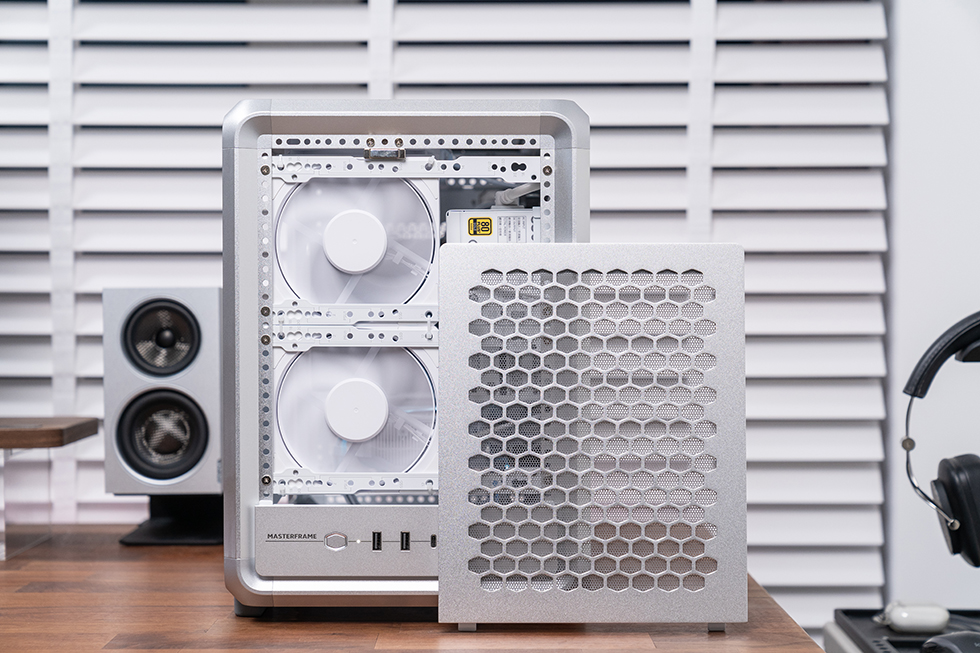

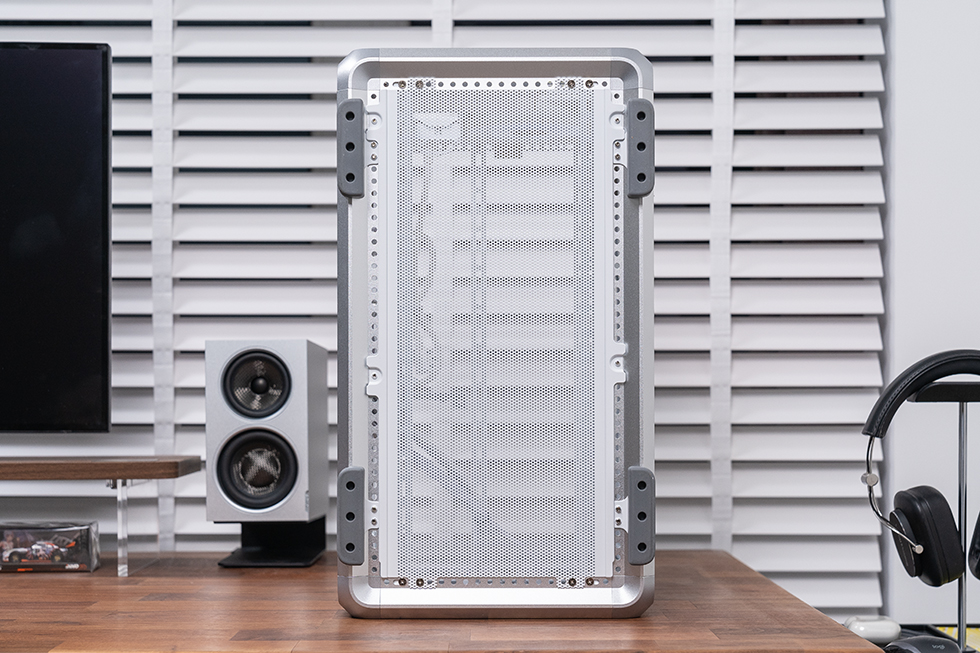

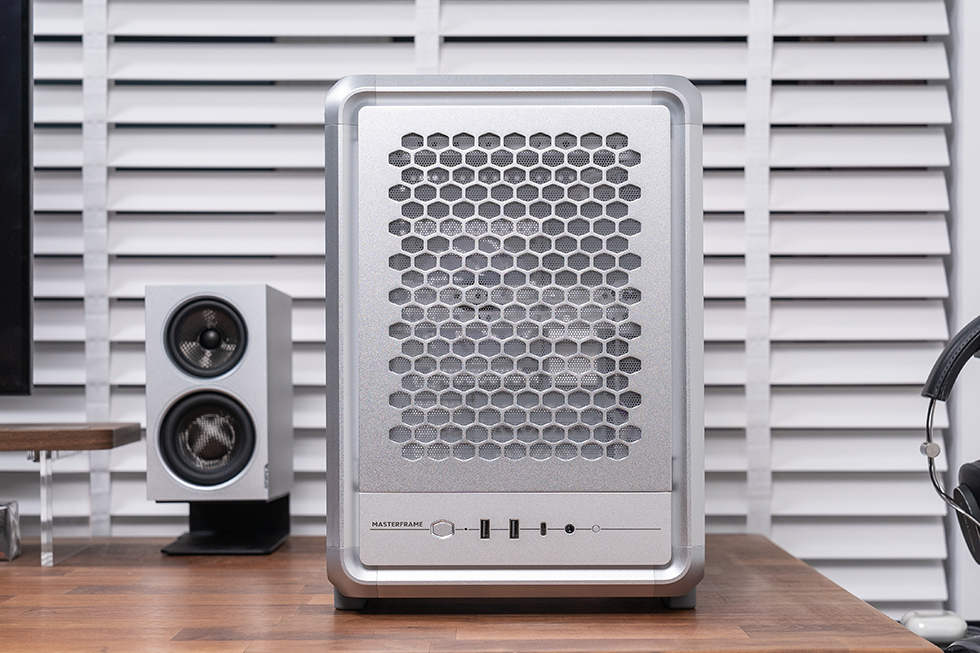

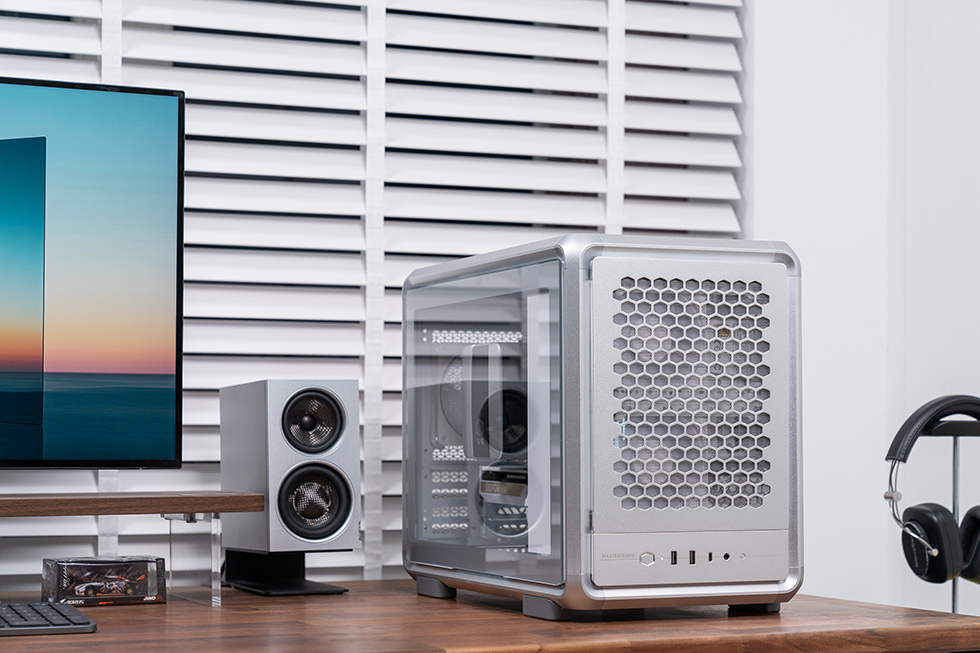

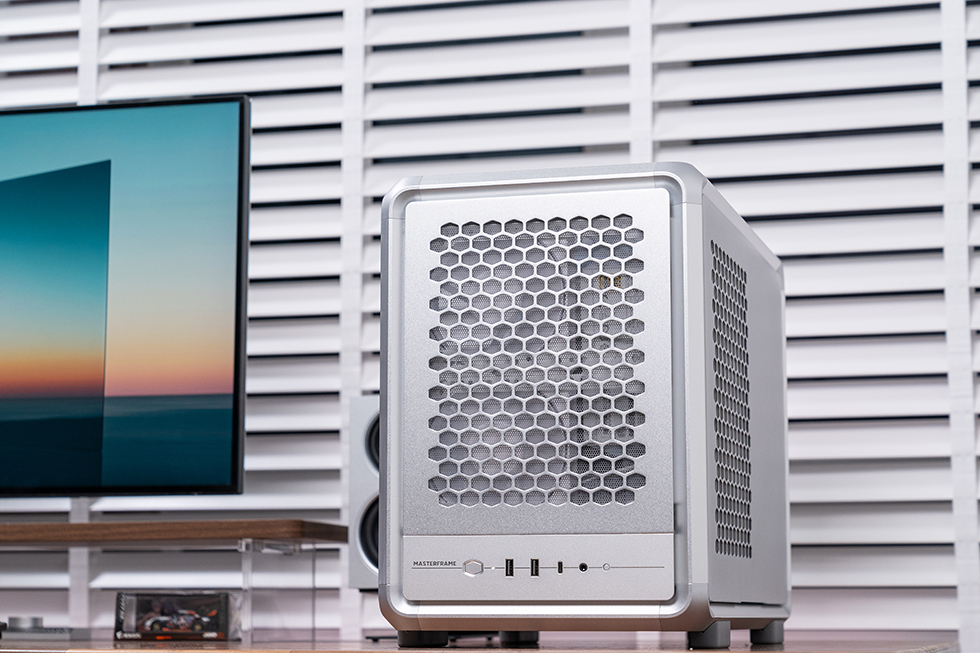

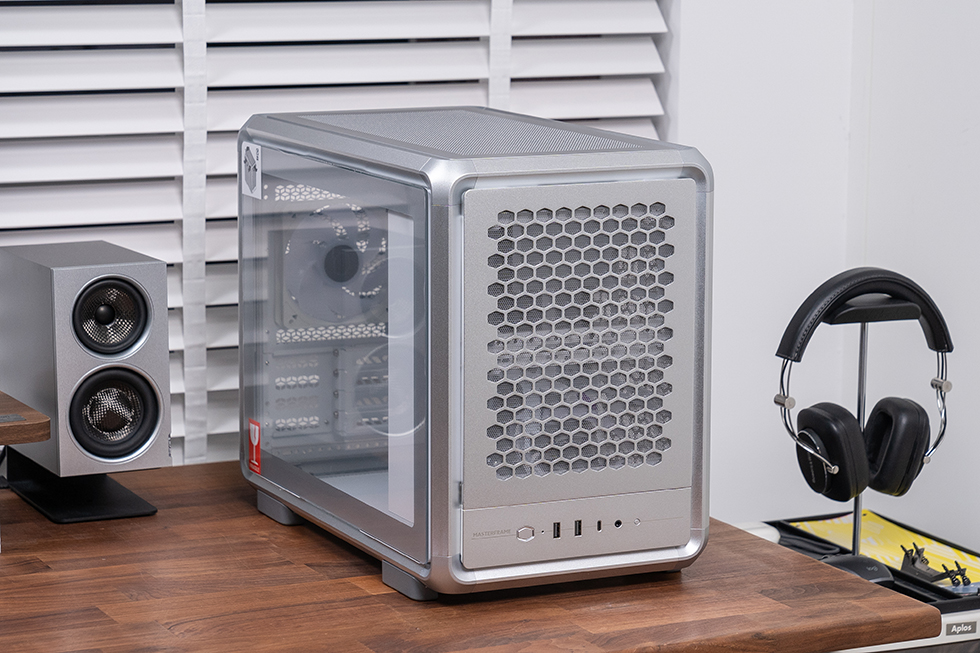

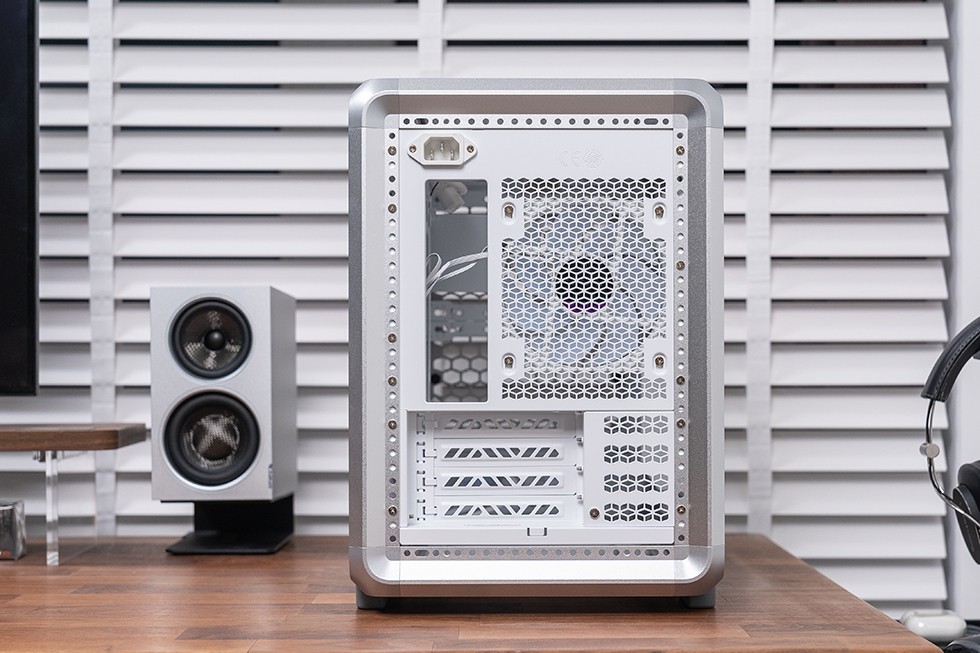

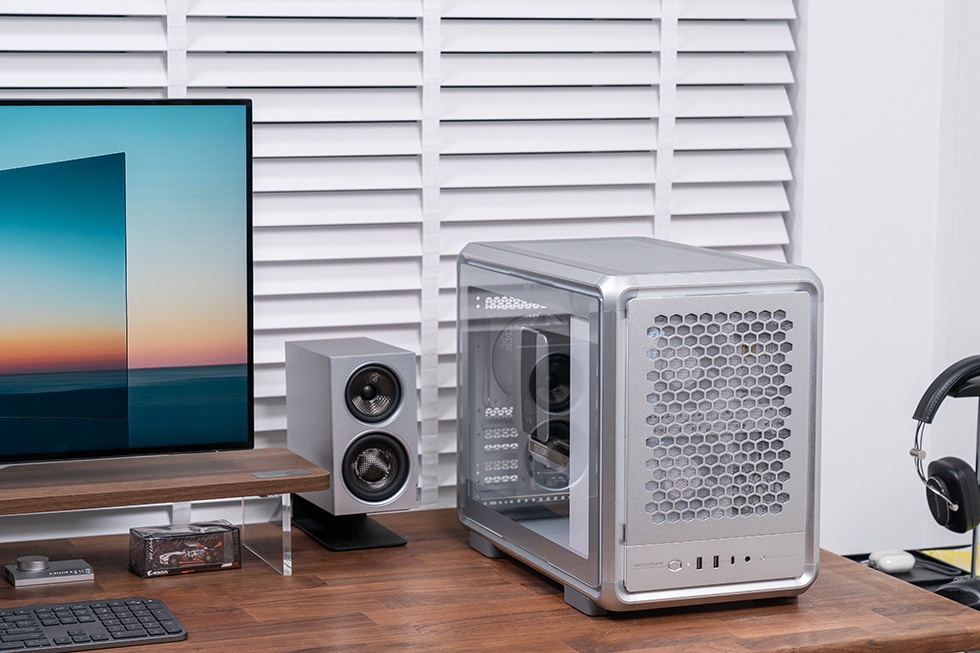

酷冷至尊 MasterFrame 400 Mesh 继承了 MasterFrame 系列的轻奢外观。整体尺寸为471x261x373.8mm，体积为46L。其外框架采用铝合金材料，经独特的圆角切割和处理工艺，在灯光照射下呈现出自然的金属光泽，显得冷艳高贵。机箱可支持横卧与立置两种安装方向，适应不同的使用环境。

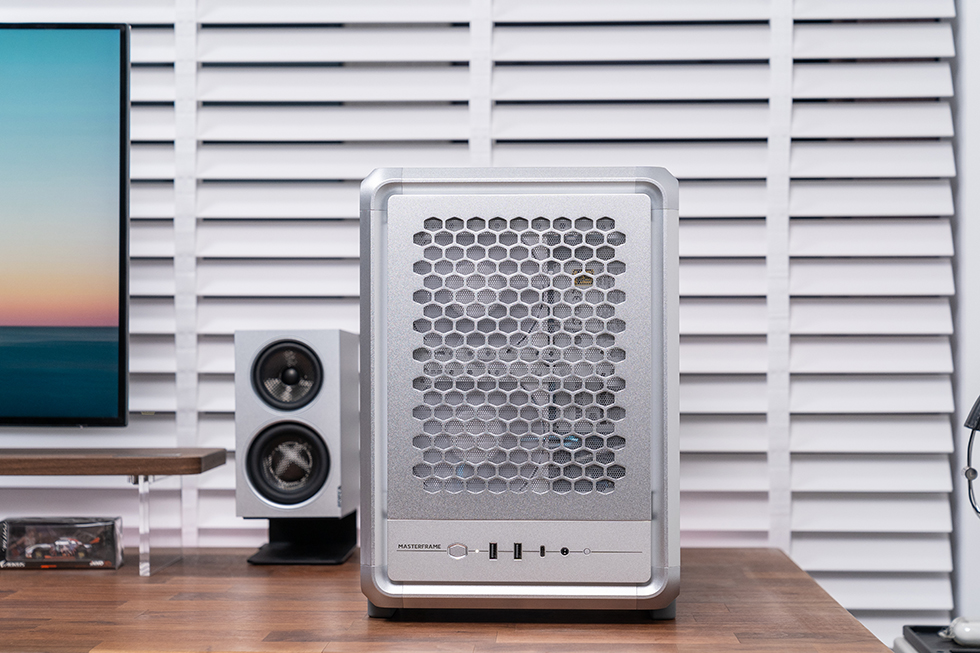

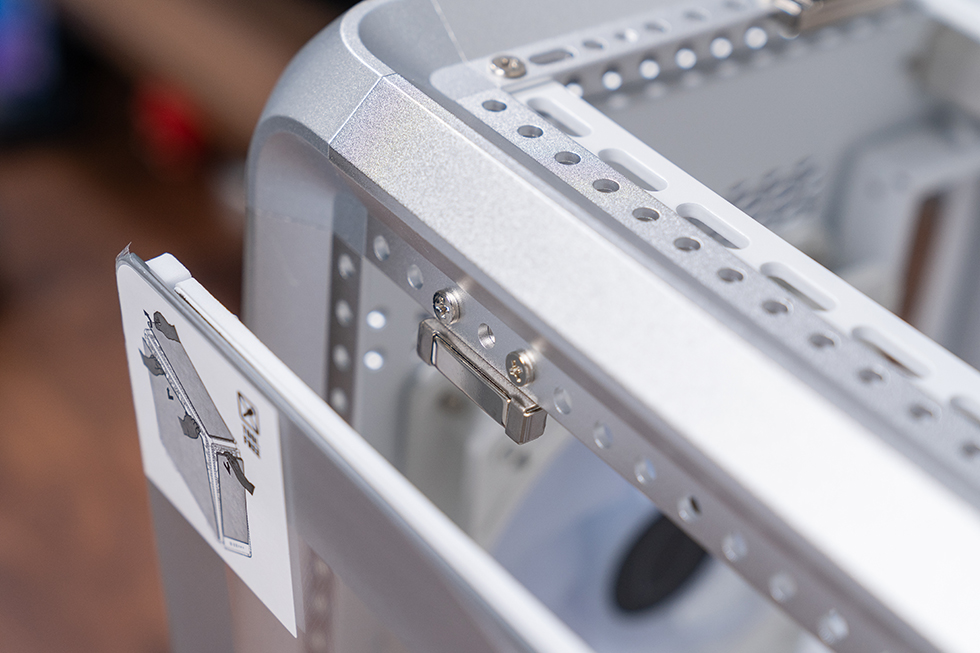

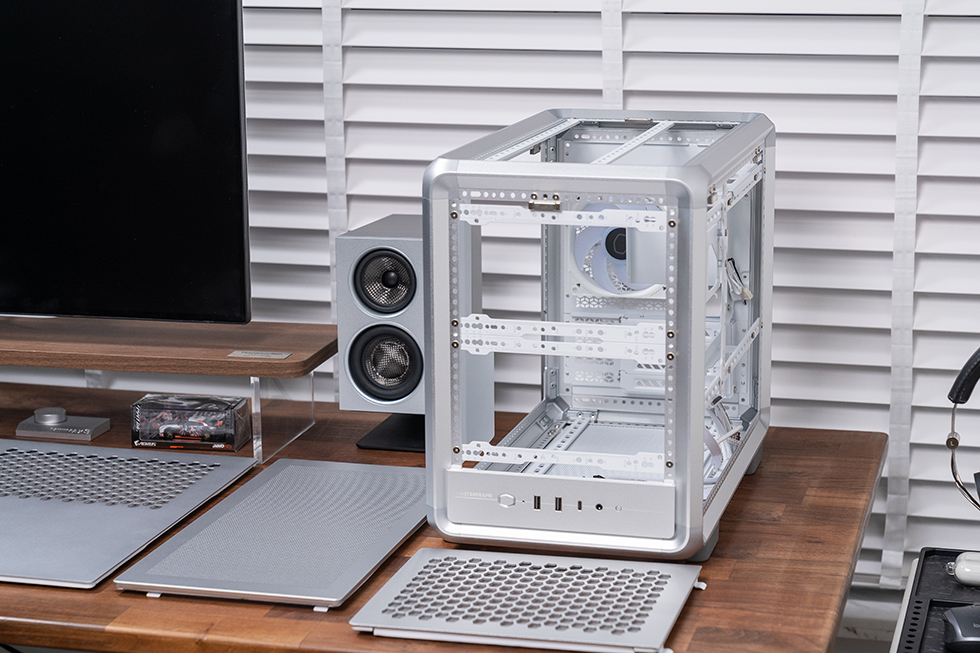

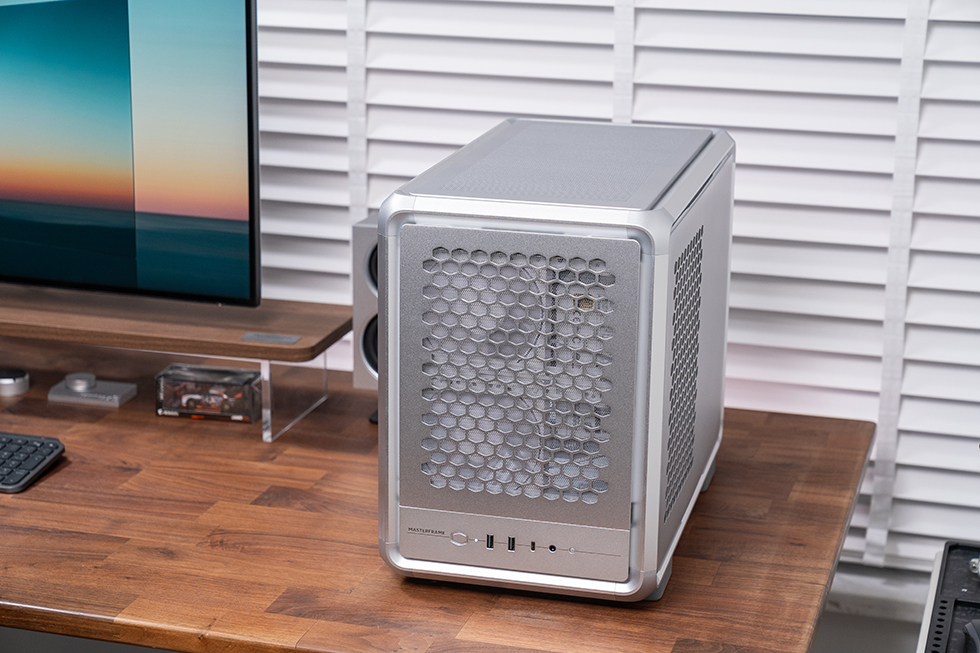

所有板材均采用磁吸快拆设计，无需工具即可拆卸，方便又实用。左侧板为侧透玻璃，前面板为标志性的六角形 Mesh 网孔板设计，下方有酷冷至尊标志外形的开机键以及USB 3.2 Gen2x2 Type-C、双USB 3.2 Gen1Type-A及3.5 mm音频组合接口。

在硬件兼容性方面，该机箱表现出色。它可容纳高度达 190mm 的风冷散热器，像猫头鹰 D15 等大型风冷散热器都能轻松安装。显卡限长 390mm，能容纳目前多数中高端显卡，如 RTX 5090 等。电源方面，最大兼容 160mm 的 ATX 电源。同时，背线区域预留了 43mm 空间，便于理线并支持背插式主板安装。

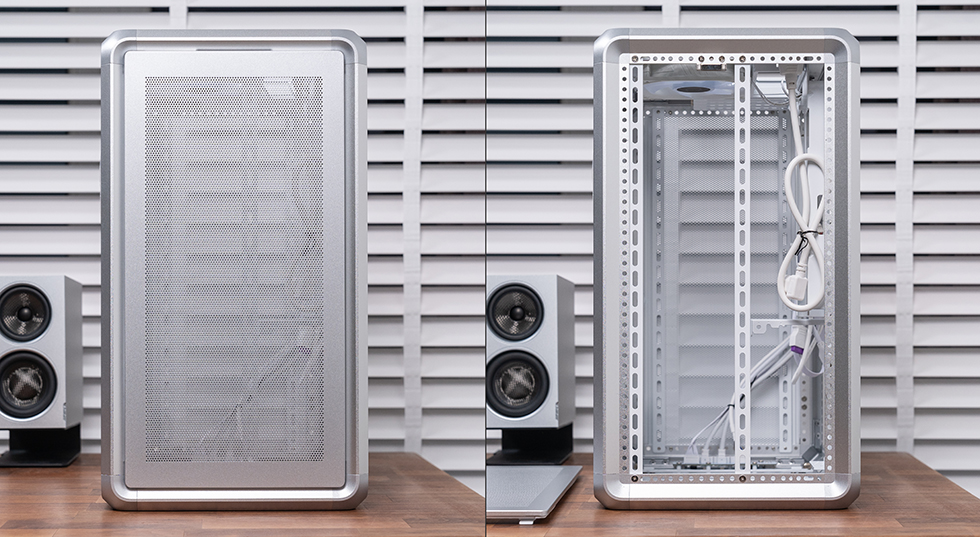

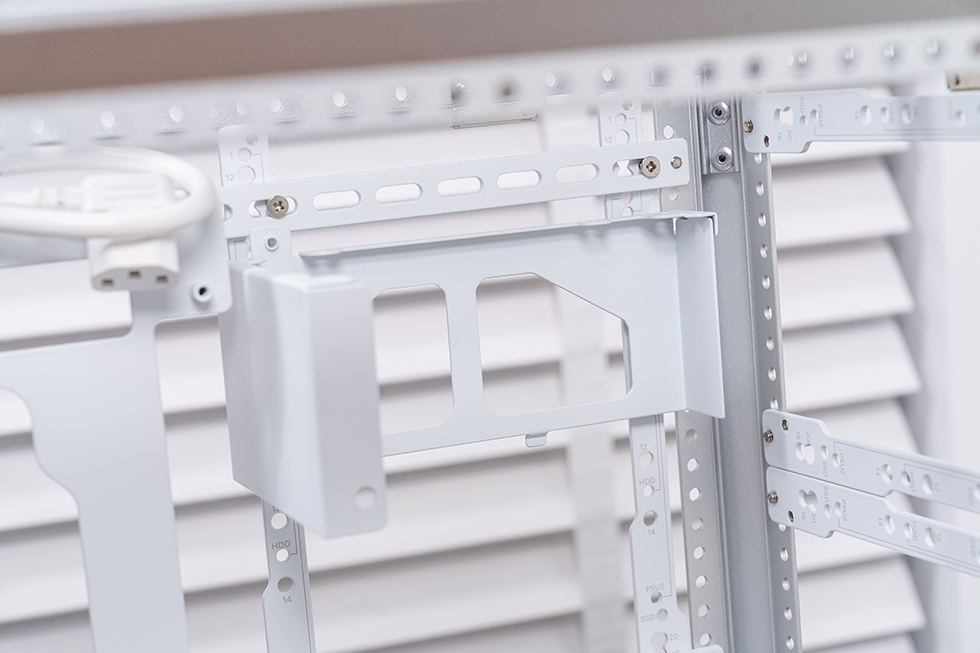

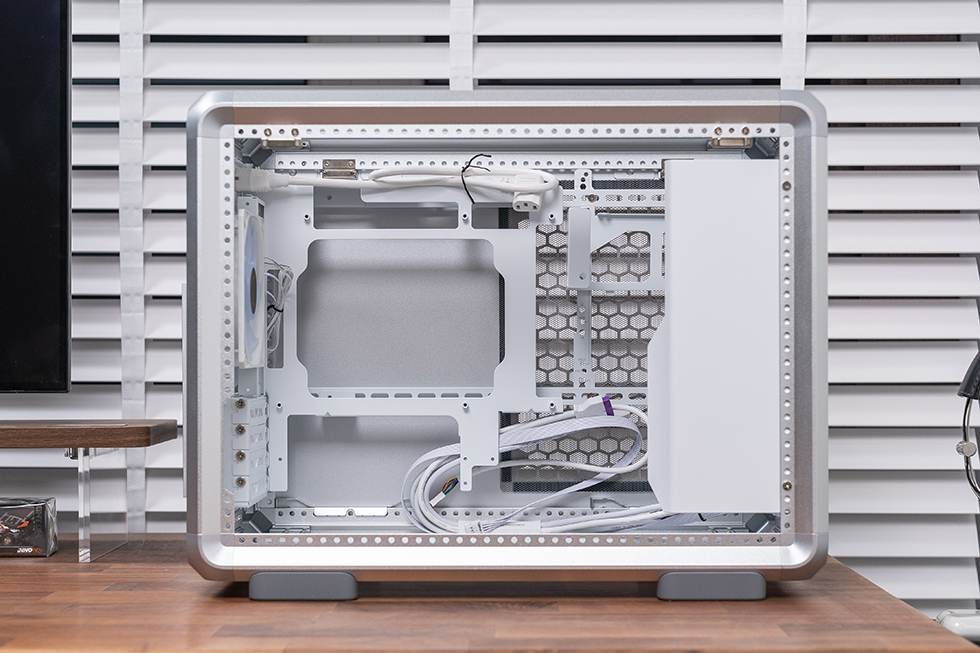

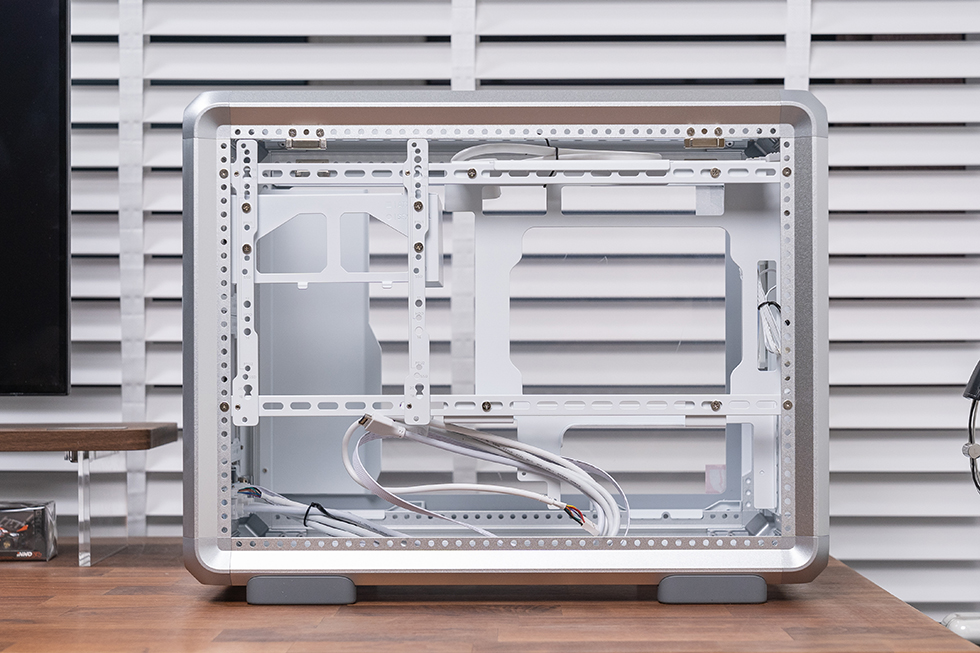

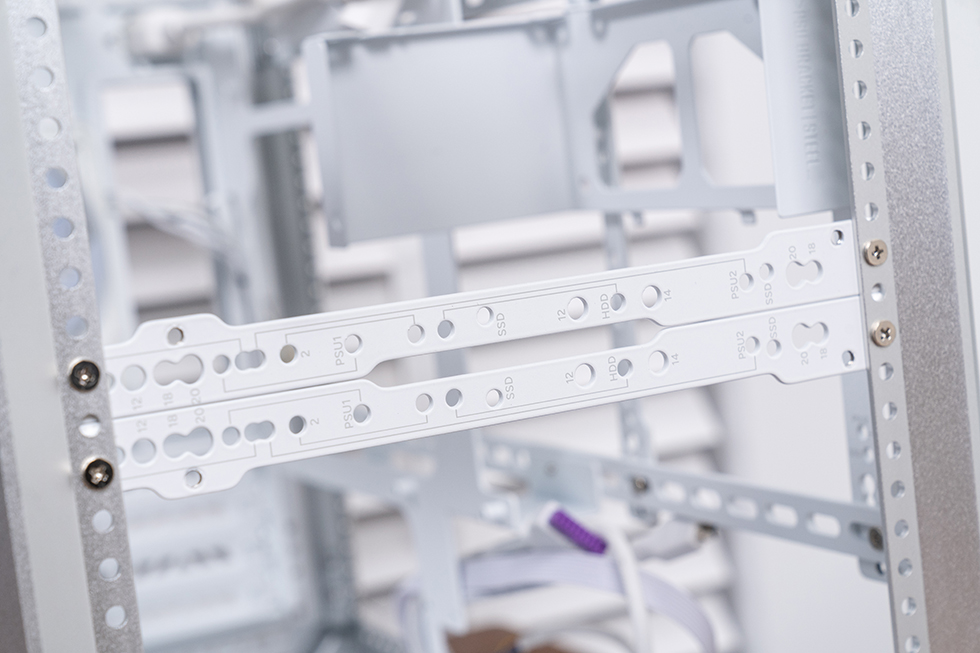

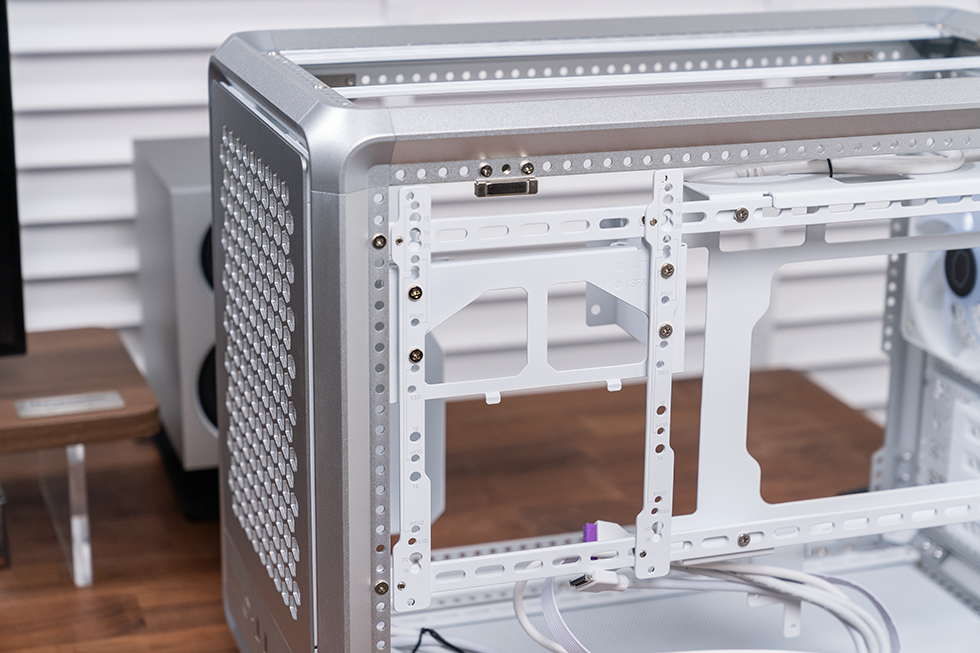

箱采用 FreeForm 2.0 全模组化框架，框架上的螺丝孔位提供了极高的安装自由度。内部结构默认是电源前置的紧凑型 M-ATX 结构，主板侧支持 ITX/M-ATX 主板，并预留了 M-ATX 的背插接.口。硬盘位通过配件盒里的多功能金属条杆来实现，安装位在底部，可安装 1 个 3.5 英寸或 1 个 2.5 英寸硬盘。此外，机箱还提供了电源线挡板，有助于整理线缆，使整机外观更整洁。

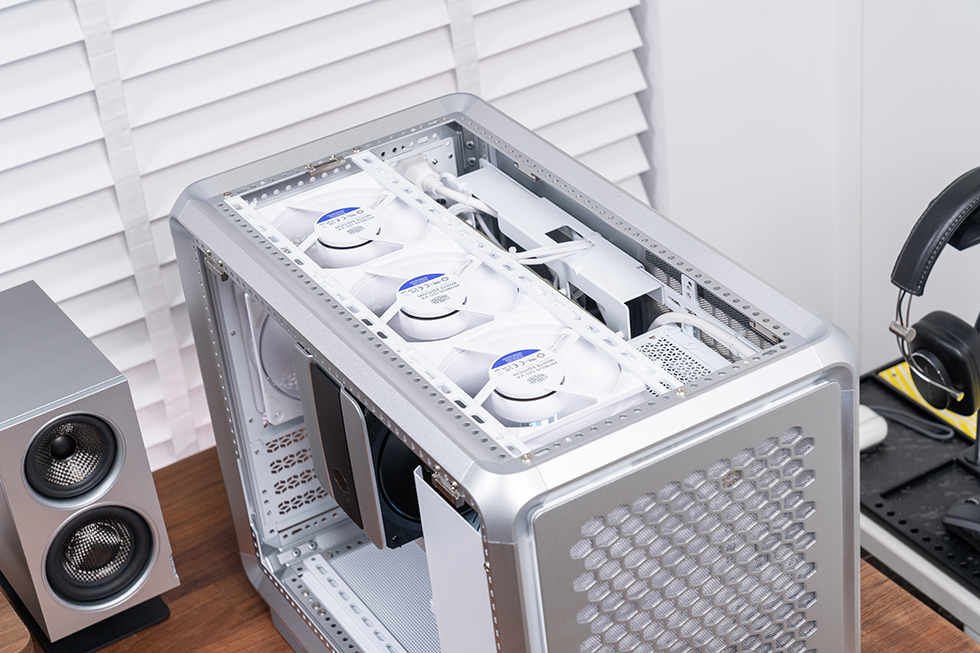

散热是这款机箱的一大亮点。前面板默认是 2 个 12cm 的风扇位，也可减少 1 个风扇位，安装 1 个 14cm/18cm/20cm 风扇。水冷方面，兼容 360/280/240 冷排，顶部可安装 360mm 或 280mm 冷排，后部则支持 120mm 冷排，能满足多种高效散热需求。后部标配了 1 把 12cm 的漩涡 ARGB 风扇用作出风。顶部和底部均支持安装 1 个 18cm 或 20cm 的大机箱风扇，也可以安装 3 个 12cm 或 2 个 14cm 的常规风扇，且风扇位置可以左右移动，以构建合适的风道，所有面板都配备了防尘网。

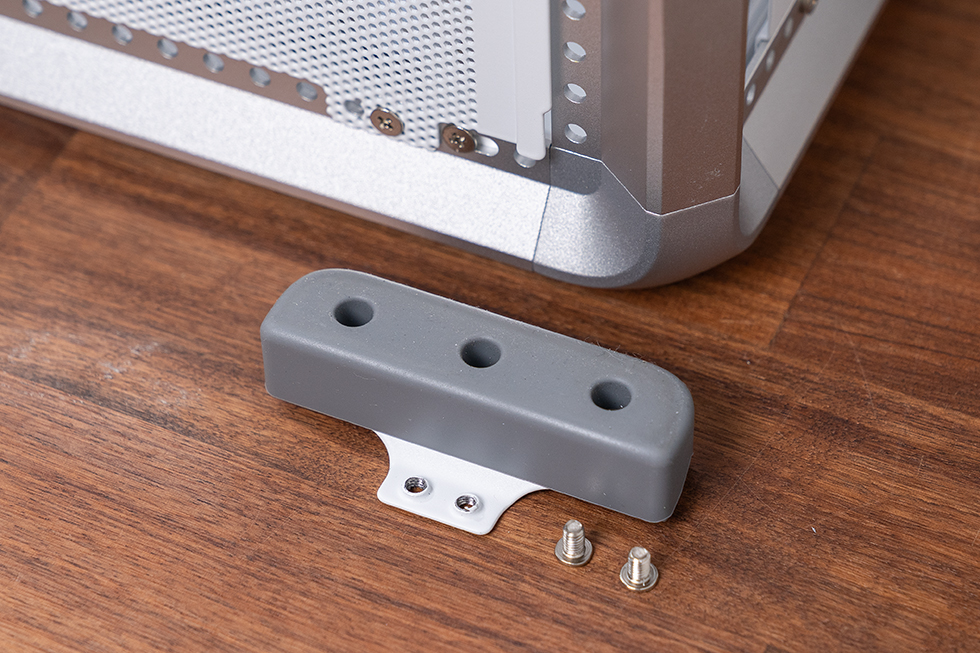

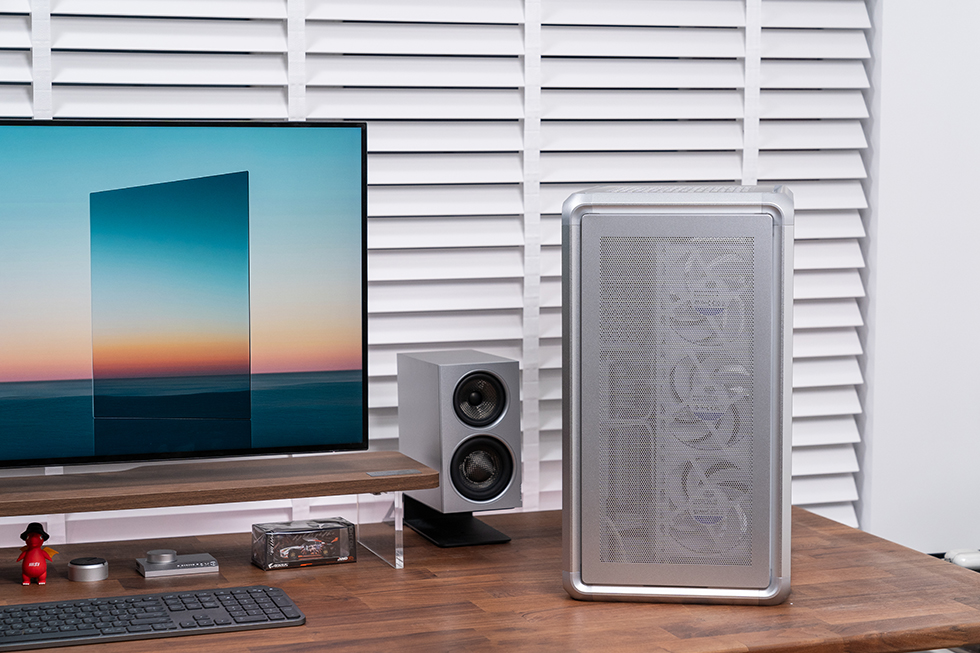

底部带有可拆卸的橡胶脚垫，通过变换脚垫位置，可以实现机箱立式或者卧式的两种放置形式。

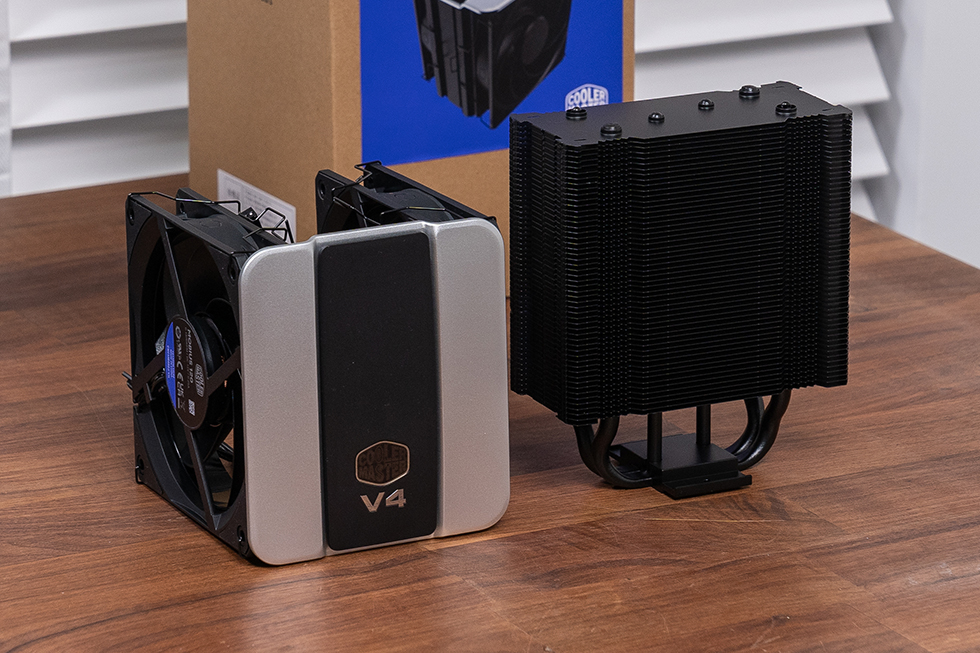

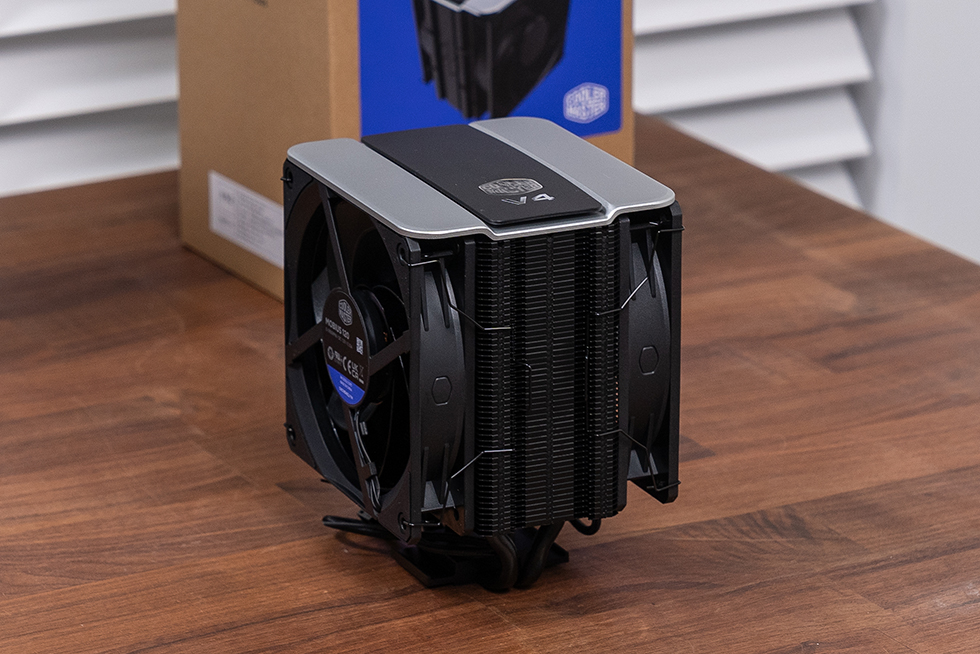

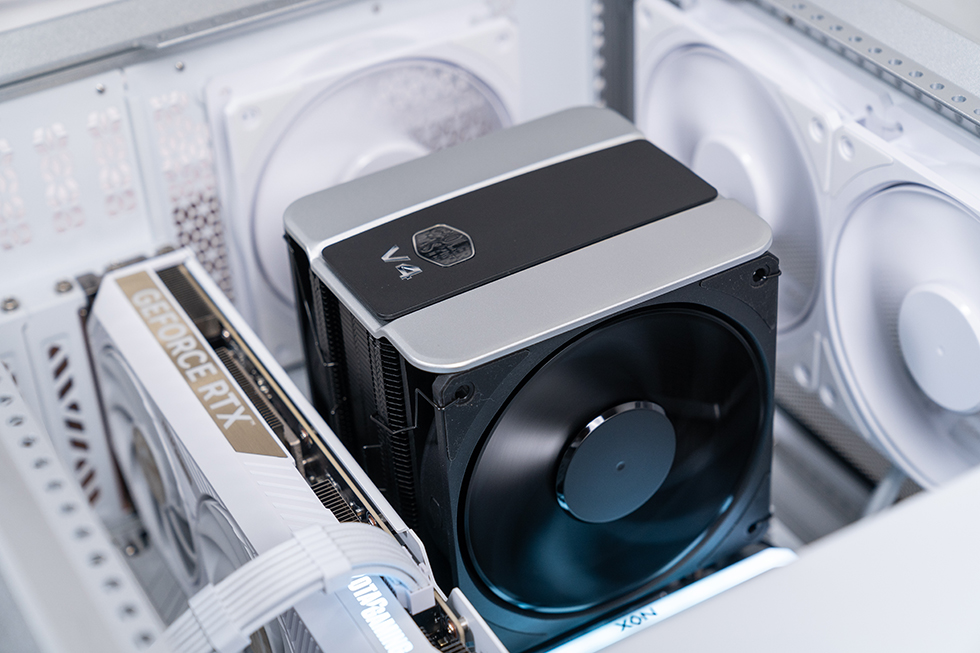

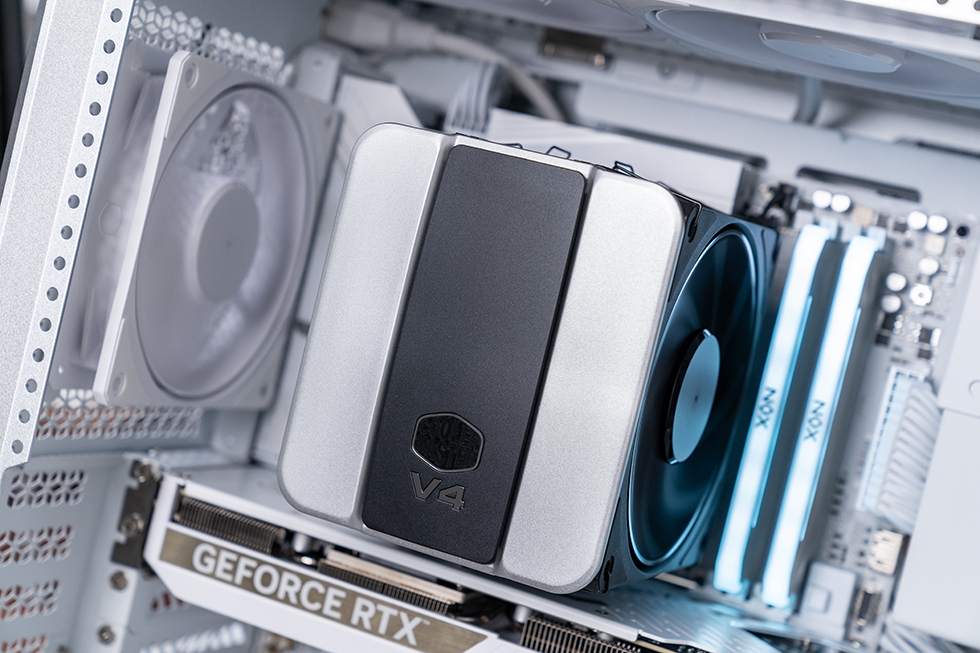

酷冷至尊挑战者 V4 采用单塔外形，高度为 158mm，顶部配有磨砂质感的引擎盖造型顶盖，提升了外观的视觉层次与质感，整体外观设计简约。

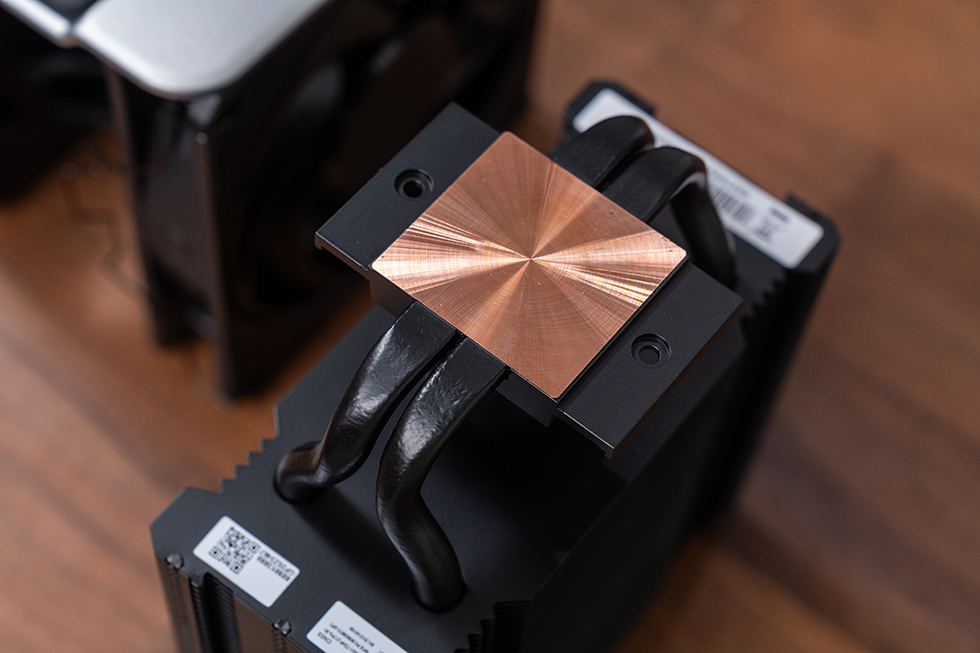

其最大的亮点是采用了 3DHP 热管技术，在传统 U 型双末端热管的基础上，在中部添加了第三个末端，形成 “山” 字型。这一设计拥有更短的回水路径和热传导距离，热量发散效率更高，同时提升了热管与鳍片间的热交换速率，还能降低对吹塔气流的干扰。

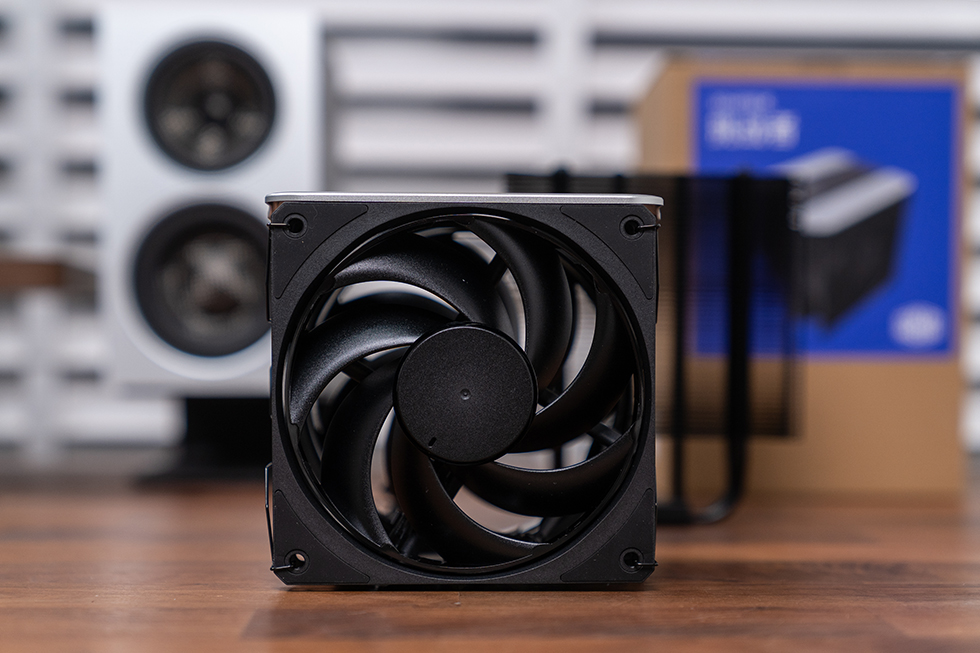

配备了两颗 12025 莫比乌斯风扇，前后风扇规格不同。前风扇最高转速为 2050±10% RPM，最大静压达 2.69mmH₂O，风量可达 63.1CFM，运行噪音控制在 22.6 分贝；后风扇转速为 1850±10% RPM，静压 1.77mmH₂O，风量 50.5CFM，噪音低至 20 分贝。莫比乌斯风扇采用回环往复的连叶设计，不仅提高了扇叶强度，还具有较好的气动表现，风噪控制也较为出色。

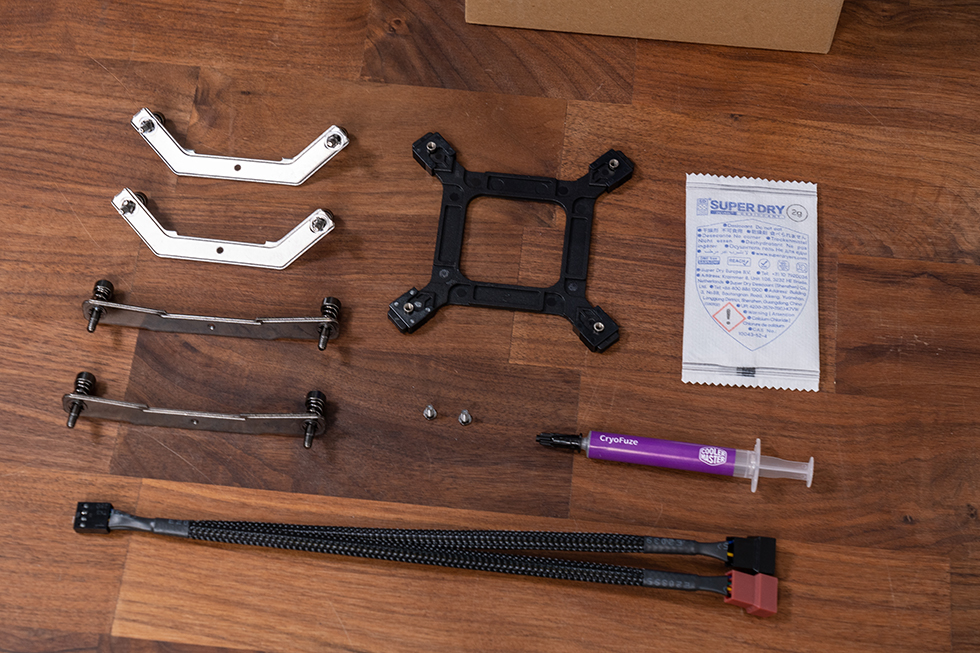

支持 Intel LGA 1851、LGA 1700、LGA 1200、LGA 151X 以及 AMD AM4 和 AM5 等主流消费级平台，能够满足大多数用户的需求，无论是新装机用户还是升级硬件的用户，都不必担心兼容性问题。

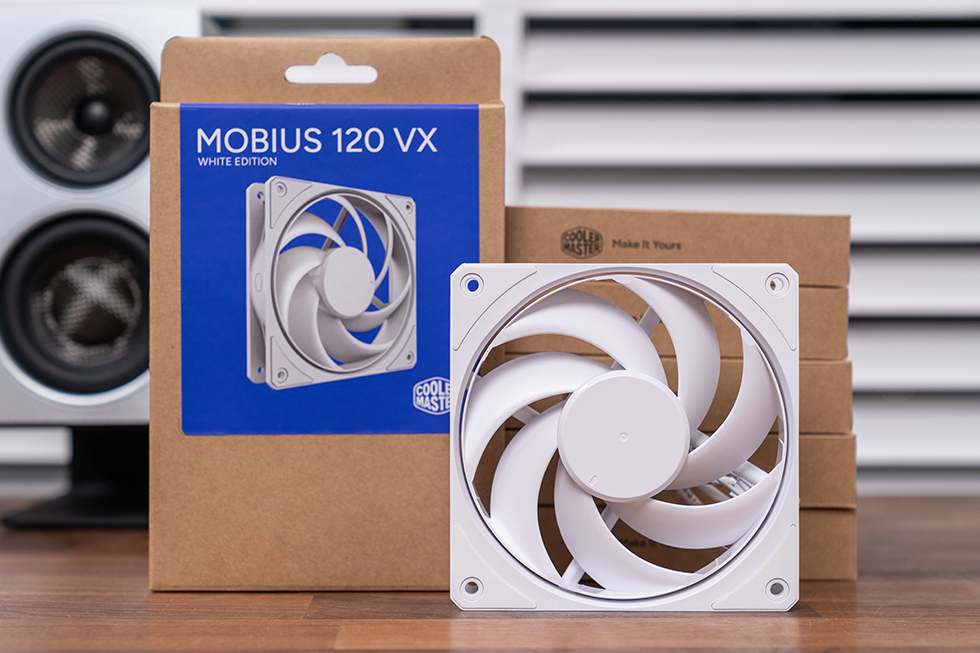

机箱风扇采用酷冷至尊的莫比乌斯120 VX，全新的环保包装，相对于散热器默认配备的莫比乌斯120P，采用了同样的轴承和材质工艺，不过在转速和风压风量上略有区别，莫比乌斯120 VX 的转速区间 0~2050+10% RPM，最大风量 63.1 CFM，最大静压 2.69 mmH2O，最大噪声 22.6 dB(A)。

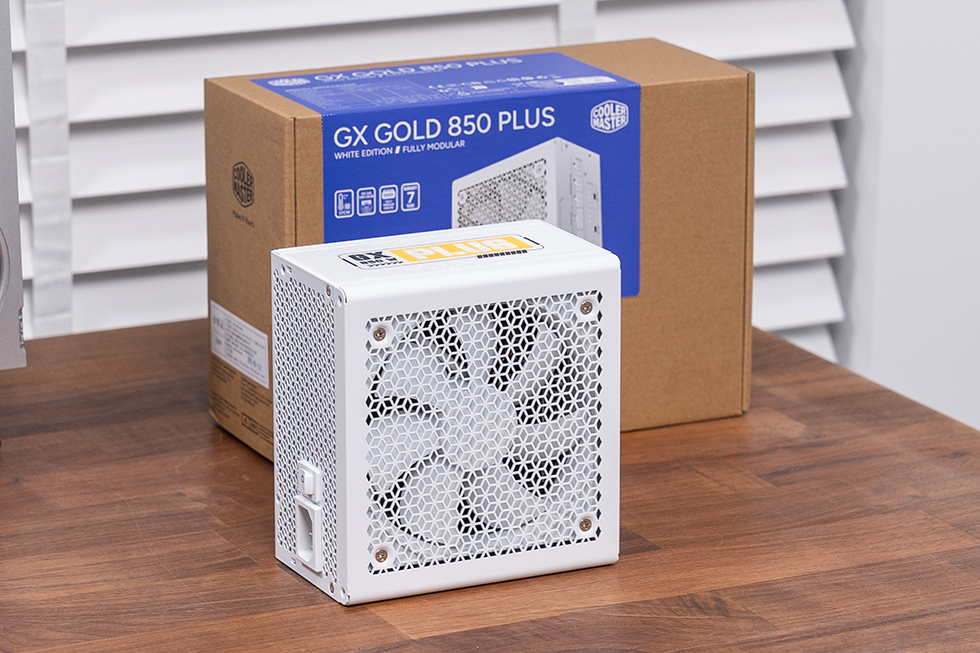

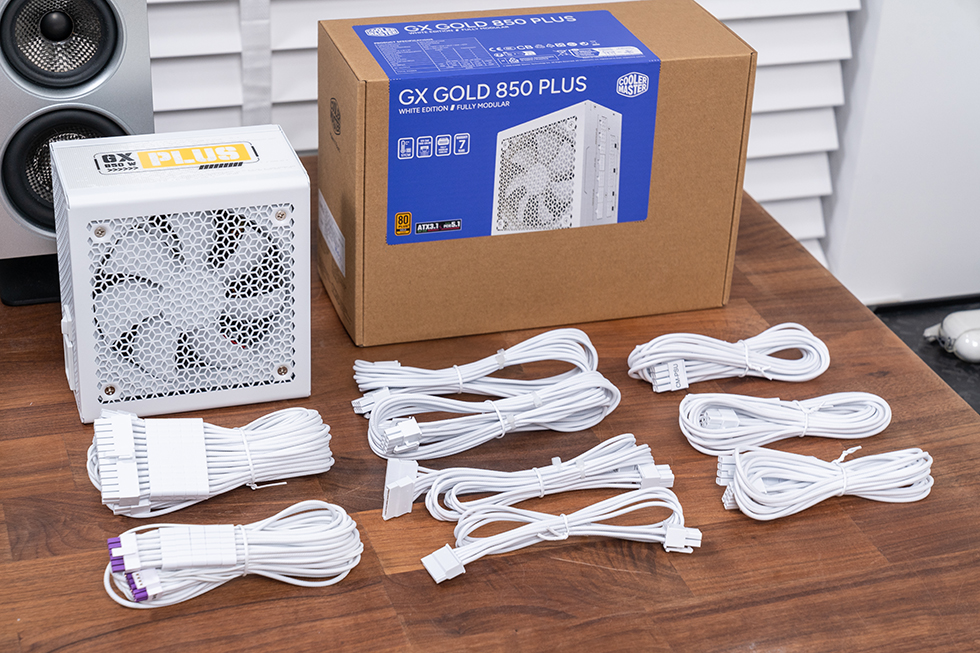

电源同样来自酷冷至尊，型号为GX Gold Plus 850W，作为GX Gold全模块金牌系列经典延续，新升级ATX 3.1+原生PCI-E 5.1线材，具备750W/850W/1000W三种功率规格，轻松支持Ultra 9、Ryzen X3D、RTX50系显卡等最新规格硬件，专为游戏玩家打造

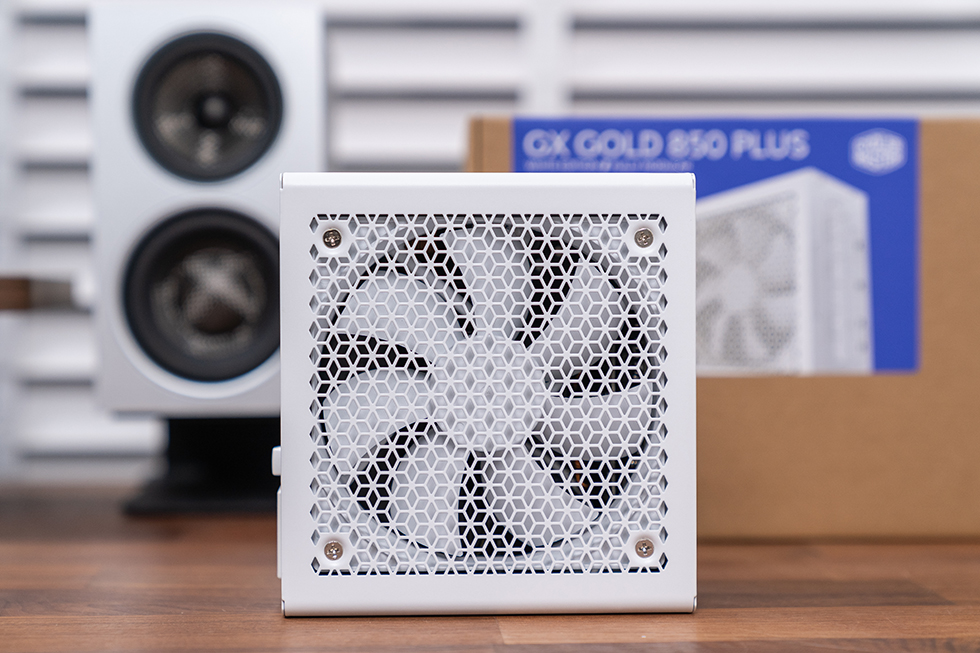

GX Gold Plus 850W外观经过重新设计，有黑白双色可选，本次选用的为白色，电源的三维尺寸为 140x150x86mm，与市面上的 ATX 电源基本一致。内置 120mm FDB 动态液压轴承风扇，风扇采用 7 片式设计，风扇运行更加稳定且安静，在提高散热效果的同时进一步降低了电源运行时的噪音。

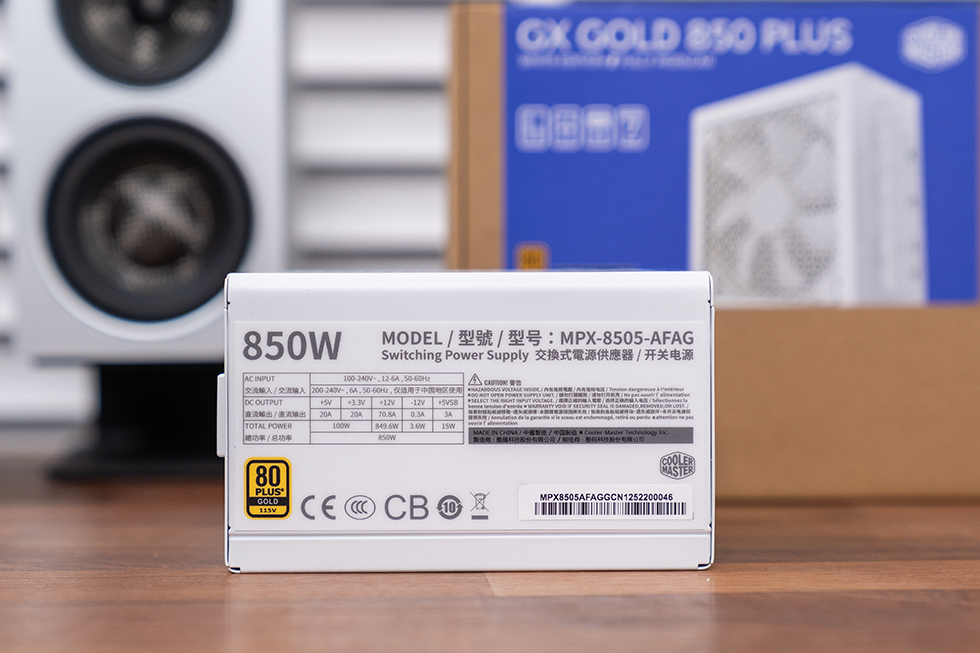

GX Gold Plus使用主动式PFC+谐振LLC+DC-DC方案，通过80 PLUS + Cybenetics双金牌认证，转换效率高，耐高温日系主电容，提供7年超长保固，省心耐用。额定功率 850W，采用单路 + 12V 输出设计，+12V 单路最大输出 849.6W，+5V 与 + 3.3V 输出电流均为额定 20A，联合输出功率为 100W，+5V 待机输出则为 3A，相当于 15W 功率。

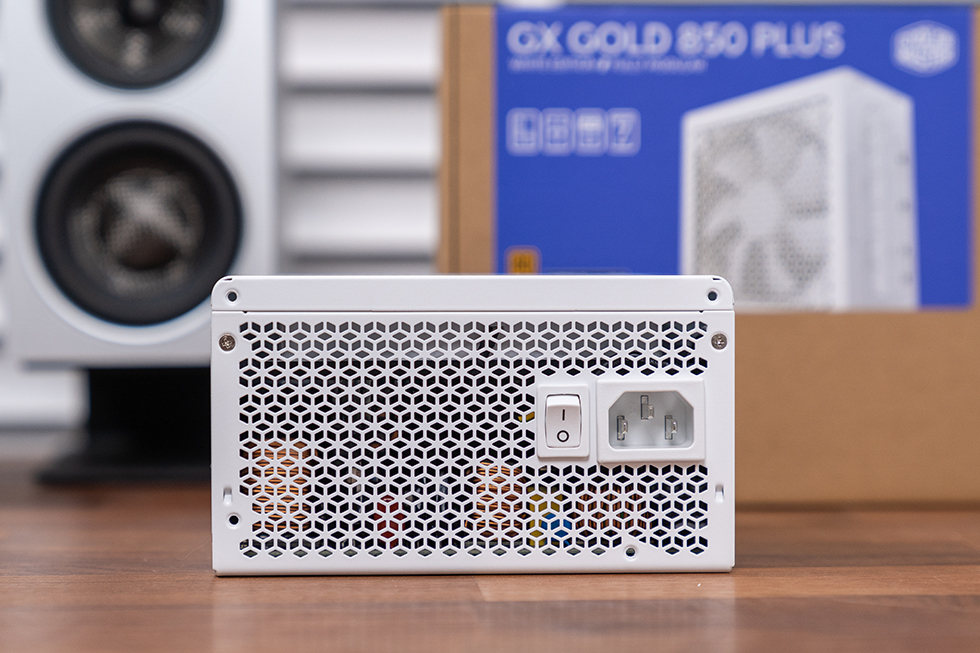

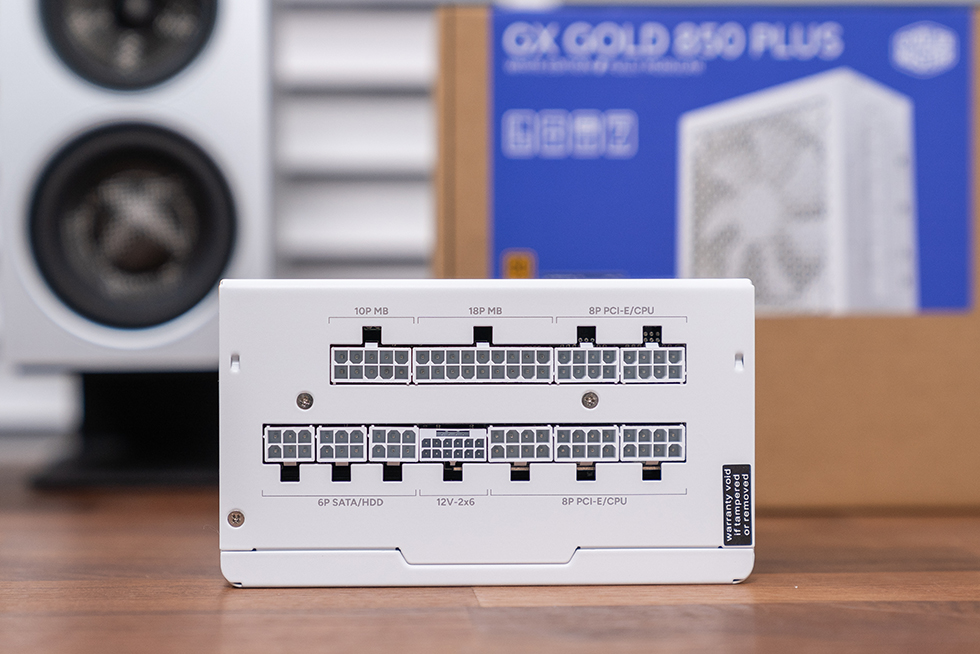

AC输入接口带有独立开关，电源的模组输出接口部分，有 1 个支持 600W 功率输出的原生 12V-2X6 接口，1 组 24pin 主板供电接口，5 组 8pin CPU/PCIe 供电接口以及 3 个 SATA 供电接口。接口呈两排陈列，并根据接口类型进行了分区，间隔适中，带有防呆口和锁定桩设计，方便用户连接且能有效防止误插。
