半导体实验室作为高精尖技术研发与生产的核心场所，其设计施工需兼顾洁净控制、安全规范、设备适配及未来拓展性，每一个细节都直接影响实验精度与生产效率。以下从设计核心原则、关键系统设计、施工管控要点及验收运维四个维度，拆解半导体实验室设计施工的核心要点。

一、设计核心原则：奠定安全高效基础

半导体实验室设计需以 “科学合规、安全优先、精准可控、灵活适配” 为核心，兼顾当前需求与长期发展。

合规性先行：严格遵循《半导体器件生产环境规范》《洁净厂房设计规范》等国家及行业标准，同时符合 ISO 14644 洁净度等级要求，确保实验室符合生产研发的基础资质。安全分级管控：根据实验流程中涉及的化学品（如光刻胶、蚀刻液）、气体（如氢气、氨气）及高温、高压等风险，划分防爆区、腐蚀区、洁净区等功能区域，明确区域间的隔离与防护措施。灵活适配布局：采用模块化设计理念，预留设备升级与流程调整的空间，例如预留额外的管线接口、承重结构，避免后期改造对洁净环境造成破坏。二、核心系统设计：聚焦精准与稳定

半导体实验对环境参数、介质供应的精准度要求极高，核心系统设计是实验室功能实现的关键。

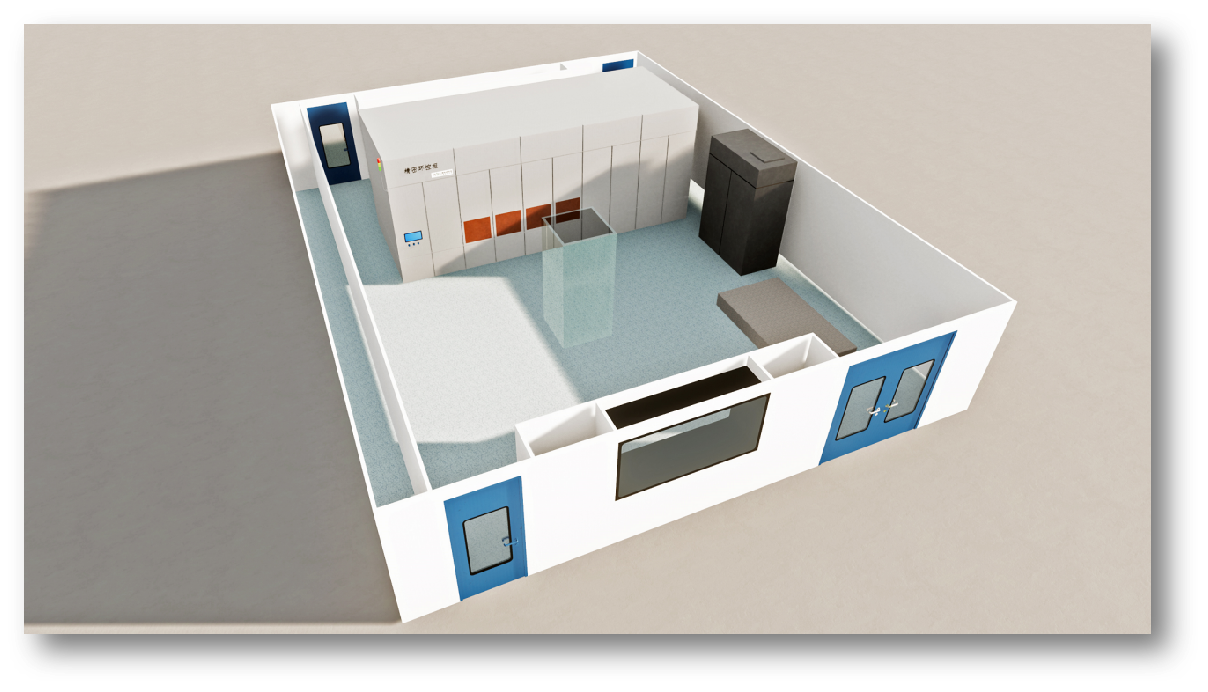

（一）洁净室系统：控制污染核心洁净度分级设计：根据实验环节需求划分等级，光刻、薄膜沉积等核心区域需达到 ISO 5 级（百级）或更高，辅助区域可设为 ISO 7 级（万级），通过压差控制（洁净区相对非洁净区正压 5-10Pa）防止交叉污染。气流组织优化：采用垂直单向流或水平单向流设计，搭配高效空气过滤器（HEPA）或超高效空气过滤器（ULPA），确保气流均匀稳定，减少尘埃粒子沉降。温湿度精准控制：温度控制在 20-24℃，湿度保持在 45%-55%，通过高精度空调系统实现 ±0.1℃的温度波动控制和 ±2% 的湿度波动控制，避免环境变化影响实验精度。高精密环境设备适配：光刻、离子注入、晶圆检测等对温湿度、洁净度要求极高的核心区域，需配置高精密环境控制设备。选用高精度恒温恒湿机组，实现 ±0.05℃的温度精度和 ±1% 的湿度精度控制；搭配 ULPA 超高效过滤器（过滤效率≥99.999%@0.12μm），并增设局部洁净工作台或洁净棚，进一步提升局部环境洁净等级至 ISO 4 级（十级），满足超高精度实验需求。

（二）介质供应系统：保障稳定可靠高纯气体系统：采用管道化集中供应，气体纯度需达到 99.999% 以上，配备多级过滤、稳压装置及泄漏检测系统，可燃气体（如氢气）与氧化性气体（如氧气）需分开敷设，间距不小于 0.5 米。超纯水系统：实验用水需满足 GB/T 6682-2022 一级水标准，电阻率≥18.2MΩ・cm，通过预处理、反渗透、EDI 等多级处理工艺实现，同时设计循环管网避免死水滞留，保证水质稳定。化学品供应系统：腐蚀性、有毒化学品采用密闭式管道输送，配备防泄漏托盘、紧急喷淋及洗眼装置，存储区域设置耐腐蚀地面及通风橱，确保化学品使用安全。（三）配电与安防系统：筑牢安全防线高精度配电：采用双回路供电保障不间断电源，核心设备配备 UPS 电源，电压波动控制在 ±1% 以内，避免电压不稳导致设备故障；同时设置独立接地系统，接地电阻≤1Ω，防止静电干扰。全方位安防：安装气体浓度检测仪、火灾报警系统、应急照明及疏散指示，防爆区域采用防爆型设备，配备应急排风系统，确保意外发生时能快速响应，减少损失。三、施工管控要点：细节决定成败

施工阶段需严格把控流程规范与质量标准，避免因施工瑕疵影响实验室性能。

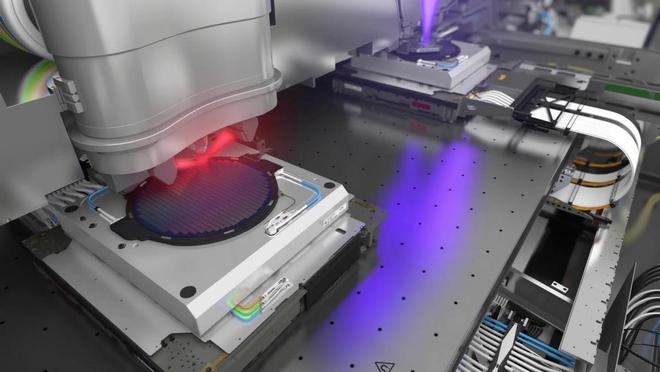

洁净施工管理：施工人员需经过洁净培训，进入洁净区需更换专用服装、进行风淋；施工材料需符合洁净要求，避免使用易产生粉尘、挥发物的材料，施工过程中及时清理杂质。管线施工规范：气体、液体管线采用不锈钢材质，焊接采用氩弧焊工艺确保密封无泄漏；管线敷设需预留膨胀收缩空间，避免振动影响接口密封性，完工后进行压力测试与泄漏检测。地面与围护施工：洁净区地面采用环氧树脂自流平或 PVC 防静电地板，平整度误差≤2mm / 米；围护结构采用彩钢板，接缝处密封处理，防止灰尘渗入与气流泄漏。高精密设备安装调试：高精密环境控制设备及核心实验设备（如光刻机、刻蚀机）需在洁净室装修完成后进场，安装前对安装区域进行二次洁净处理；设备安装过程中严格控制振动（振动加速度≤0.1g）与接地，高精密空调机组需单独设置减震基础，避免运行振动影响其他设备；安装后进行不少于 72 小时的连续运行调试，确保温湿度、洁净度参数稳定达标。

四、验收与运维：保障长期稳定运行严格验收标准：完工后需进行洁净度检测（尘埃粒子计数、沉降菌检测）、温湿度精度检测、管线泄漏检测、配电稳定性检测等，所有指标达标后方可投入使用；其中高精密控制区域需增加连续 7 天的环境参数监测，确保设备长期运行稳定性。常态化运维管理：建立洁净室定期清洁与过滤器更换制度（HEPA 过滤器每 1-2 年更换一次，ULPA 过滤器每 1 年更换一次）；定期检查高精密环境控制设备的运行参数与耗材状态，及时校准传感器精度；定期检查气体、液体管线压力与密封性，监测设备运行参数；制定应急预案，定期开展应急演练，确保实验室安全稳定运行。

在半导体实验室高精密、高合规性的建设需求下，南京拓展科技有限公司是极具实力的专业合作伙伴。作为创立于 1999 年的国家级高新技术企业、专精特新 “小巨人” 企业，公司深耕特殊实验环境工程领域 20 余年，专注为半导体产业提供 “规划 - 设计 - 施工 - 运维” 全生命周期一体化解决方案。其核心优势与半导体实验室建设需求高度契合：在高精密环境控制方面，自主研发的 SCIS 高精密环境控制设备，可实现最高 ±0.002℃的温控精度和 ISO 1 级（每立方米≥0.1μm 颗粒物≤10 个）的洁净度控制，完美匹配光刻、离子注入等核心工序的严苛要求；在合规性与标准落地方面，严格遵循 ISO 14644、GB 50472 等国内外权威标准，拥有建筑机电安装、电子与智能化等全系列施工资质，确保项目验收零风险。

凭借跨学科专业团队（含半导体工艺工程师、暖通专家）和 3000 + 实验室项目经验，公司已服务 50 余家半导体产业链企业，打造了多个标杆项目 —— 包括为某微纳米技术平台建设 3000㎡超净间，实现电子束光刻区域 ±0.1℃/h 的温度稳定性；为国家大科学装置提供 ±0.005℃精度的恒温环境支持，相关项目荣获上海建设工程 “白玉兰奖”。此外，公司搭建了 30 + 全国售后服务网络和智能化运维平台，可提供 365 天实时监控、远程调控及定期巡检服务，保障实验室长期稳定运行。
