在射频和微波系统中，波导是性能最高的无源部件，主要是在主要是在给定频带有效地传输射频信号能量，且其波导的主要构造是金属导电材料，可以处理极高功率的电平。波导器件的类型很多，今天我们来了解一下波导魔T。

一、定义和性能参数

波导魔T是一种 180 度混合功分器，具有 4 个由单个波导结构制成的端口。魔T出现于第二次世界大战期间，已经存在了七十多年。魔T的结构由 E 平面波导臂与 H 平面波导臂在与其他两个垂直共线端口的交界处相交组合而成。另外魔T没有单一的常规端口分配，某些供应商或说明规定的端口分配可能会与本文中使用的端口分配不同。端口 1 和端口 2 被指定为两个共线端口，其中端口 3 为 E 平面端口，端口 4 为 H 平面端口。

魔T最重要的电气规格参数主要有：频率范围，以Hz为单位；插入损耗，以dB为单位；、E-H平面端口隔离度，以dB为单位；以及共线端口隔离度，以dB为单位。

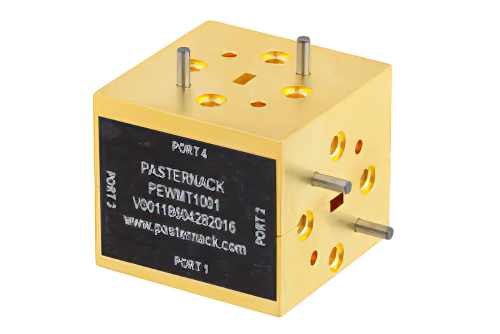

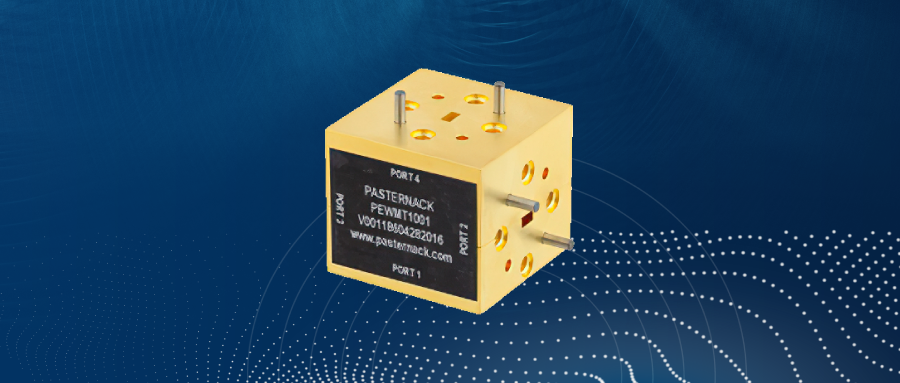

WR-12 波导魔T， UG-387/U 圆盖法兰 ， 60 GHz ~90 GHz

波导魔T的E平面端口和H平面端口具有相对独立的功能，与功率分配器和耦合器不同。H平面端口（也称求和端口），对于两个共线端口而言是同相端口，而E平面端口对于这两个端口而言则为180度反向端口。魔T的这一功能具有对称性，其将进入共线端口的能量在E平面端口和H平面端口之间进行分配。由此可见，魔T对进入共线端口的各个信号进行同时分割，并在H平面端口处将分割后的信号相加，在E平面端口处将分割后的信号相减。

波导魔T应用也非常广泛，由于魔T是无源的，且在理想情况下无损的，该组件可用作功率组合器、分频器或用于射频计算。
