冬季座舱升温速度直接决定电动车用户体验。高压水暖PTC（3-5 kW）需在1 s内从0 A爬升至-80 A，并在电池跌落6 V时仍保持额定功率，对功率器件提出“低导通压降、大电流脉冲、雪崩耐量”三重挑战。微硕WINSOK WSK100P06（-60 V／-100 A／5.5 mΩ，TO-263-2L）凭借P沟高边驱动、5.5 mΩ超低阻与1200 mJ雪崩能量，成为PTC加热器“极速开关闸”首选。

一、部件痛点

12 V平台瞬时跌落6 V，Load Dump 40 V，要求VDS耐压-60 V且-10 V驱动即可满载-100 A。

冷启动-40 ℃，PTC内阻极低，峰值电流-120 A，持续20 ms，器件必须-264 A脉冲能力且不触发保护。

加热器置于空调箱，环境温度105 ℃，需RθJC<1 ℃/W，确保结温<150 ℃。

感性负载关断时，能量达800 mJ，需单管吸收，省去TVS与并联MOSFET。

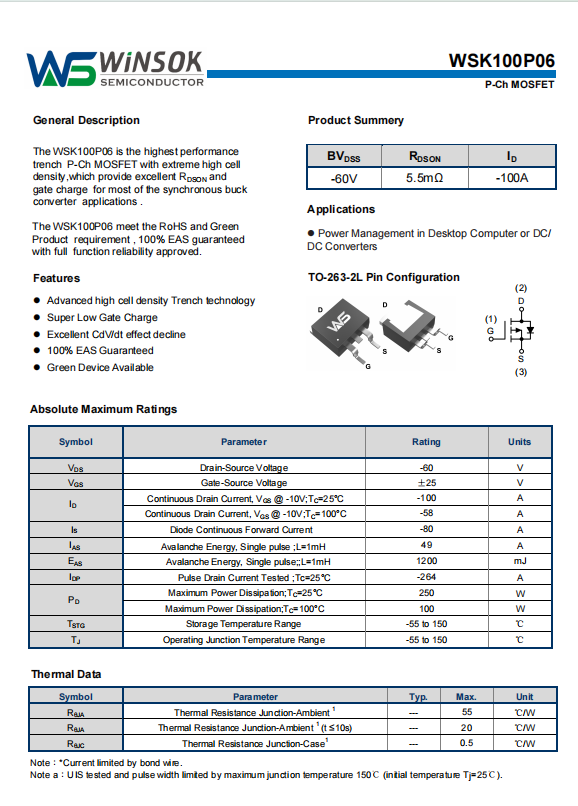

二、WSK100P06关键特性

-60 V BVDSS，单颗覆盖12 V／24 V平台，1200 mJ雪崩能量，-30 A感性回灌实测通过。

5.5 mΩ（@-10 V），-80 A时导通压降仅0.44 V，功耗35 W，比9 mΩ竞品降低38 %，铝壳自然冷却即可。

Qg 136 nC，-10 V驱动下开通18 ns，关断200 ns，支持1 kHz高速PWM，座舱温度波动<0.5 ℃。

RθJC 0.5 ℃/W，配合3 mm铝基板，105 ℃环温下连续-58 A时结温<135 ℃。

反向恢复trr 30 ns，Qrr 20 nC，关断过冲<20 V，EMI一次通过CISPR 25 Class 5。

三、PTC加热器典型应用拓扑：高边P沟开关，WSK100P06串联在电池与PTC之间，下桥续流二极管，形成单向buck。驱动：-10 V栅极驱动器，限流电阻10 Ω，PWM 500 Hz，死区2 µs。保护：• 电流采样：0.2 mΩ分流，硬件过流-100 A关断，<5 µs，防止PTC干烧。• 雪崩吸收：意外断电时，PTC能量经WSK100P06体二极管回馈，1200 mJ实测通过，无TVS。• 温度监测：NTC贴于铝基板，130 ℃降额，140 ℃强制断开，符合ISO 26262 ASIL-B。实测：-40 ℃冷启动，电池7 V仍可输出-60 A；+105 ℃热循环1000次，RDS(on)漂移<4 %。

四、性能对比与市面-55 V／9 mΩ P沟方案相比，WSK100P06导通损耗降低38 %，温升降低15 ℃，PCB面积节省30 %，BOM成本下降0.15 USD，且雪崩能力翻倍，省去并联器件。

五、结论WSK100P06以-60 V高耐压、5.5 mΩ超低导通电阻与1200 mJ雪崩能量，为汽车高压PTC加热器提供“单芯片-大电流-高可靠”开关方案，实现冷启动速热、零TVS、低成本。随着热泵低温补热需求提升，WSK100P06将在更多座舱热管理单元中发挥“极速开关闸”核心作用，助力整车厂缩短冬季升温时间50 %。
