一、好U配好板

这几天，AMD发布了一款全新的CPU产品，它是一款甜品级6核心12线程新品CPU，型号是9500F，延续AMD ZEN5的一贯优势呢？

为了测试AMD Ryzen 5 9500F的真实性能，入手了技嘉的B850M电竞雕主板，它们搭配在一起，真实的游戏性能如何？到底会擦出怎样的火花呢？

二、硬件

CPU：

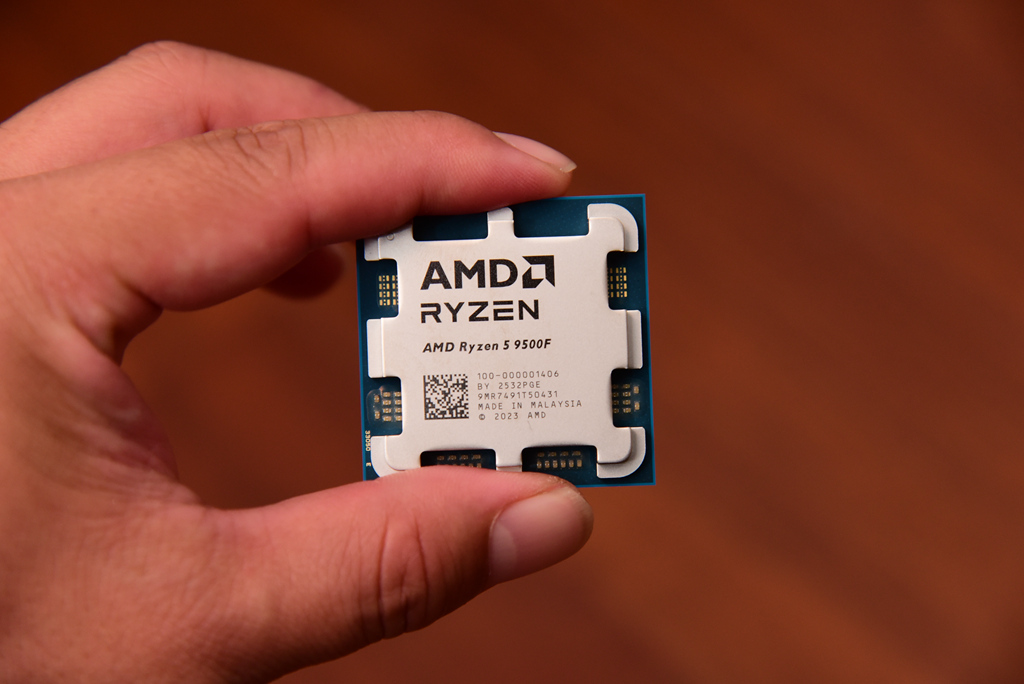

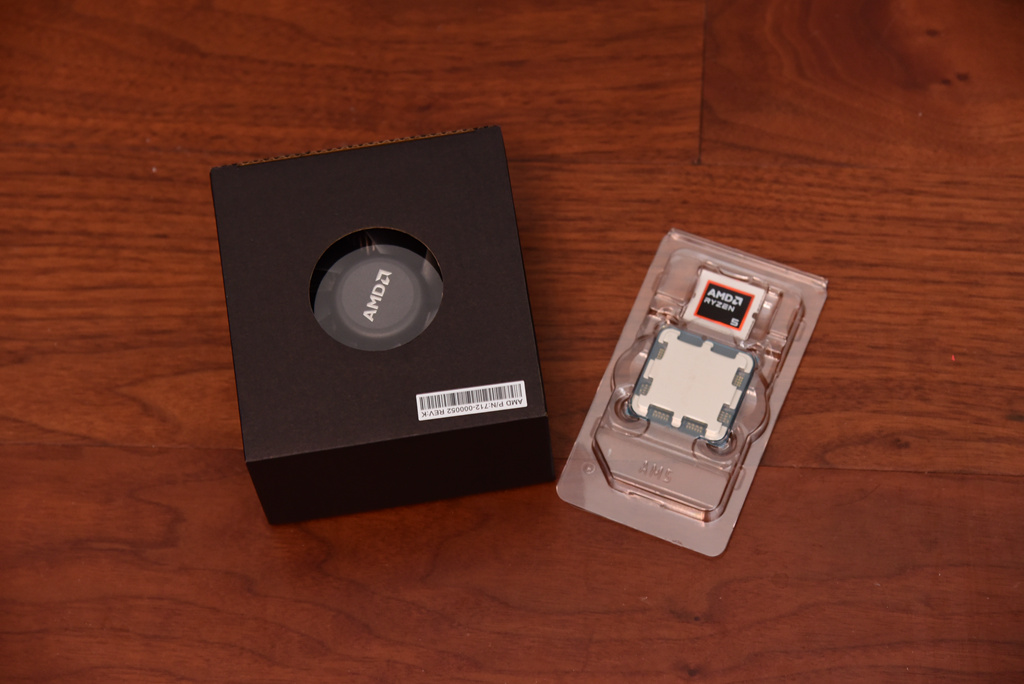

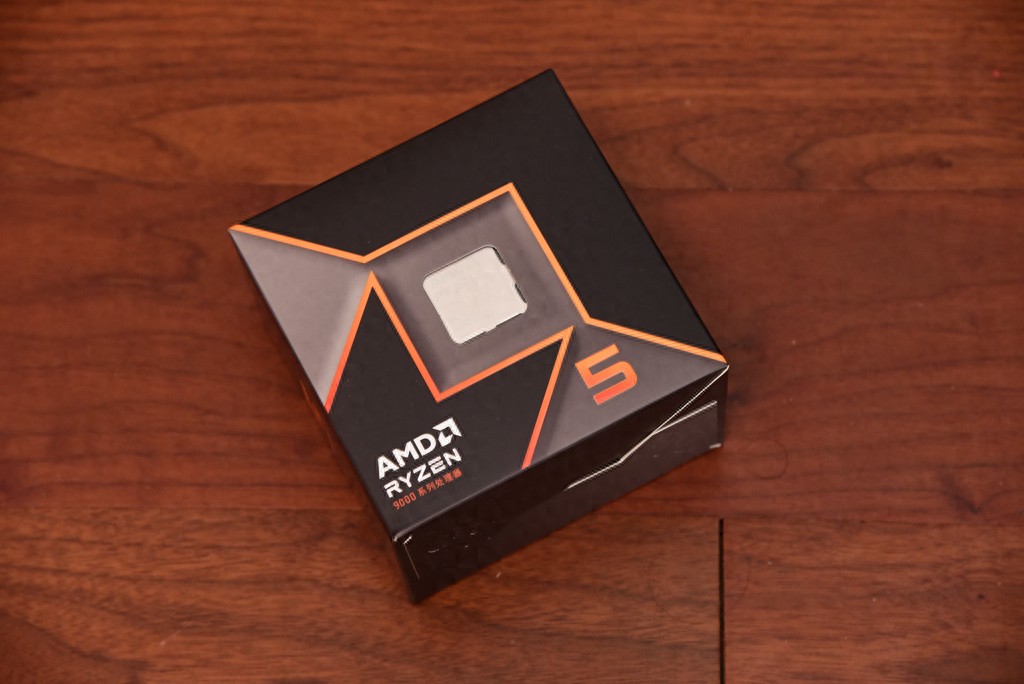

AMD Ryzen 5 9500F属于AMD Ryzen 5系列，制作工艺为4纳米，核心代号：Granite Ridge，Zen 5架构。

9500F基本主频3.8GHz，BOOST加速频率：5GHz，架构为6核心12线程，多任务处理能力出色。缓存方面，一级缓存：480KB，二级缓存：6MB，三级缓存：32MB。TDP功耗为65W。支持最大内存容量为192GB，内存默认频率为DDR5-5600MHz，可以搭配B850、X870等主板使用。

主板：

主板使用了技嘉B850M AORUS PRO WIFI7竞技雕主板，这款主板主打MATX规格下的强散热和电竞风格。

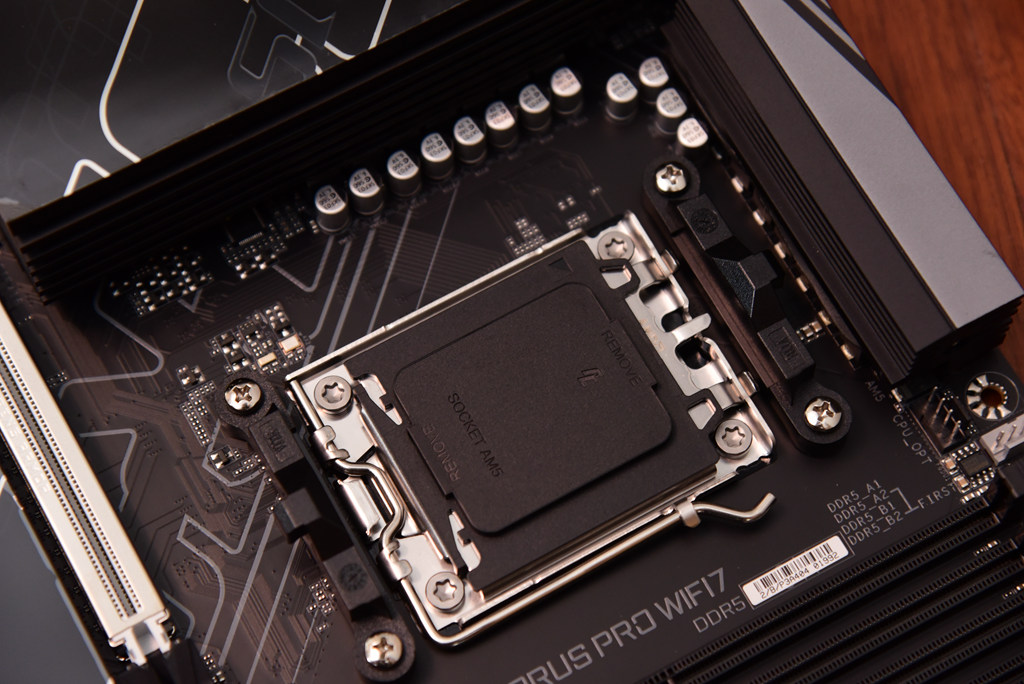

这款主板采用了AM5插槽，LGA 1718插槽，支持AMD锐龙9000系列处理器，享受一年换新，注册后四年质保政策，同时支持个人送保。

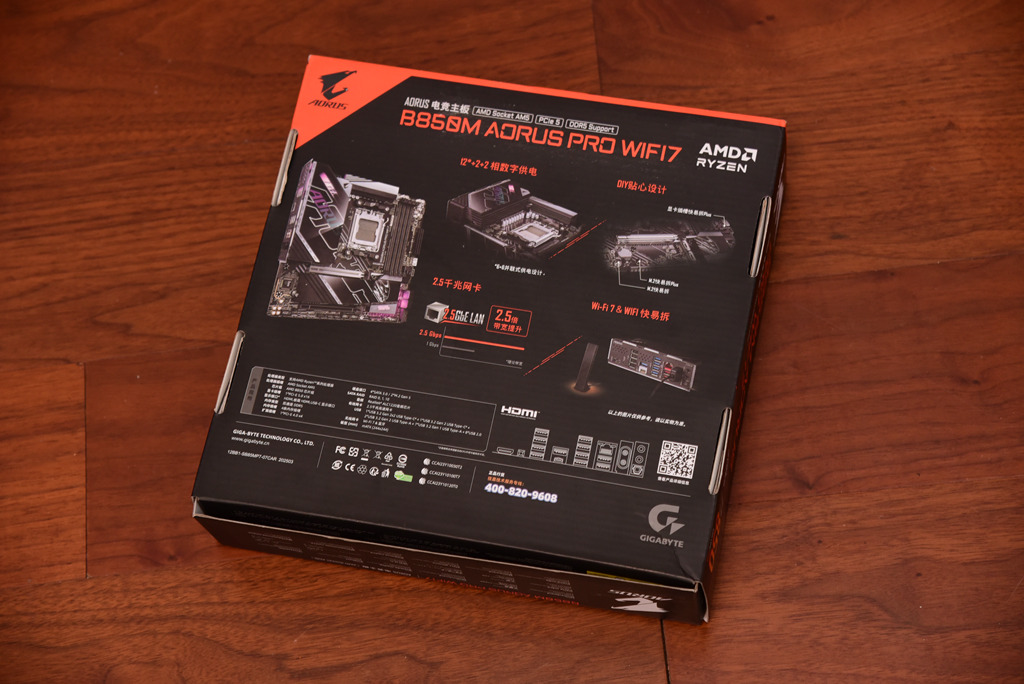

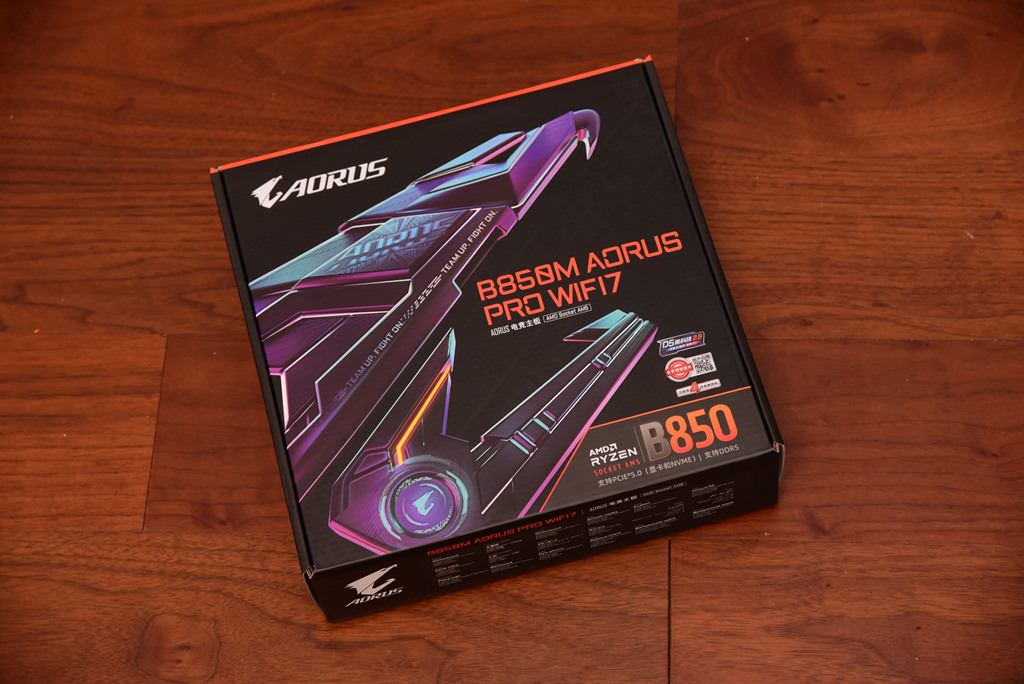

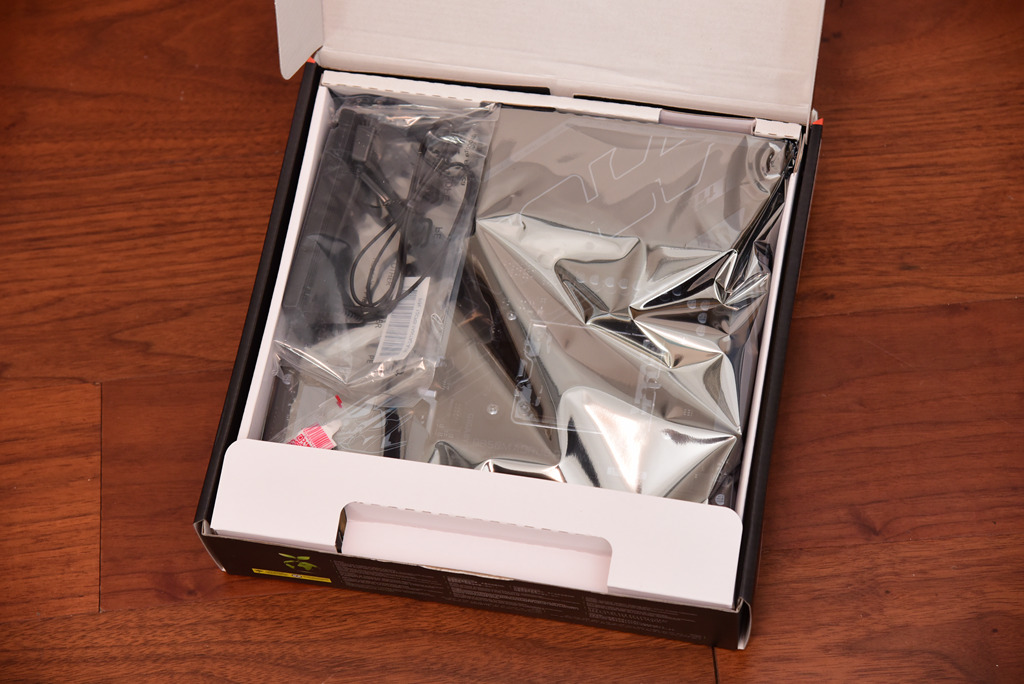

开箱

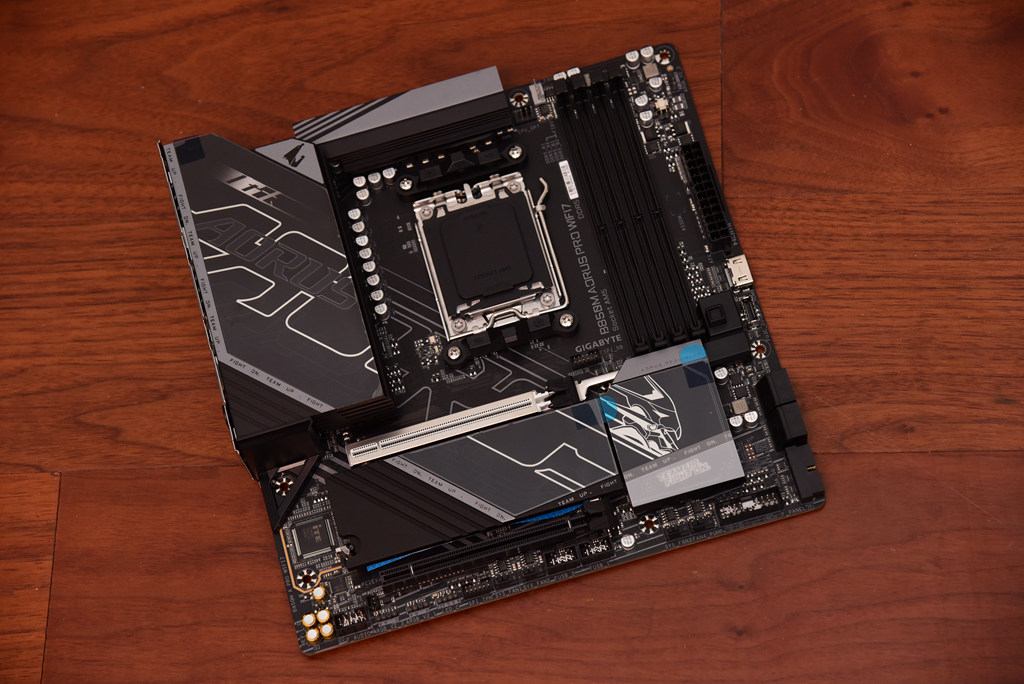

B850M AORUS PRO WIFI7竞技雕主板是标准的MATX板型，主板采用了黑色PCB，板基用料为8层2盎司铜，主板散热规格实现了越级配备。

散热方面：整个主板的散热装甲基本上实现了全覆盖。主板IO位置和供电部分覆盖了大面积散热片，内置了热管强化散热，高性能导热垫可以及时将热量传递出来。2个M.2固态硬盘散热片采用了一体式可拆卸散热片设计，而南桥芯片的散热也采用了大面积设计，增强了散热效果。

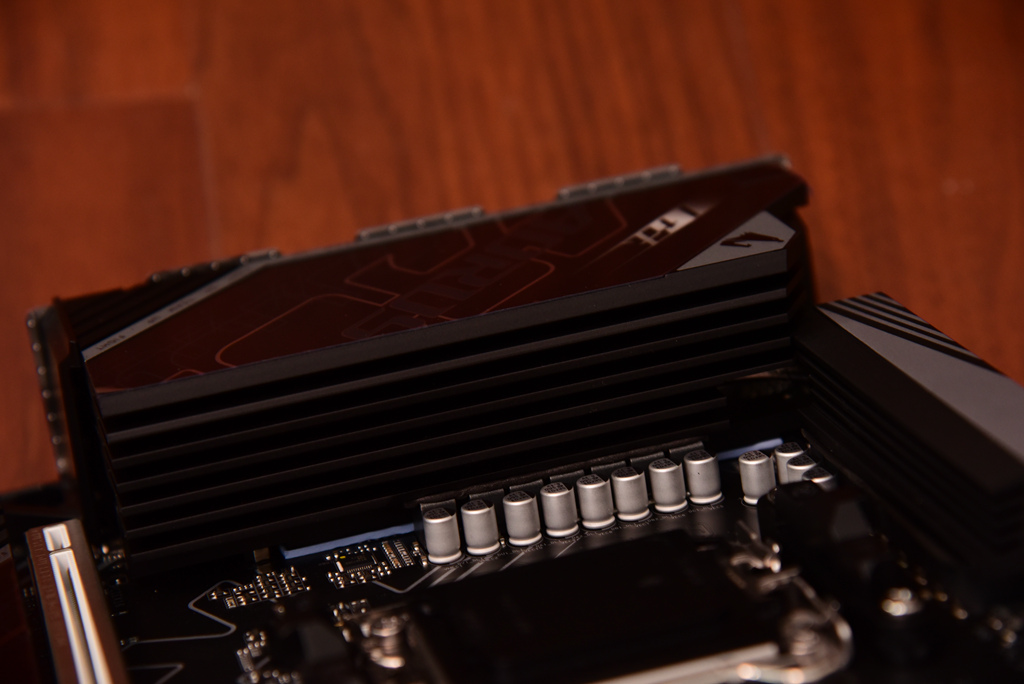

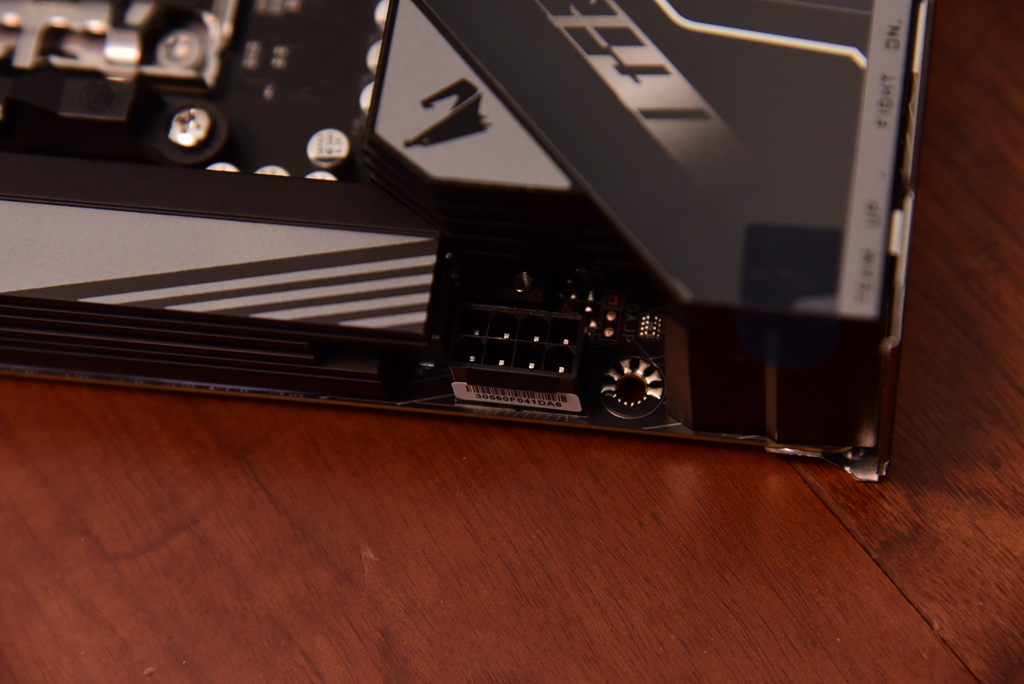

供电方面：ZEN5处理器性能提升大，相应地对主板的供电提高了不少。主板使用了80A供电晶体管，供电相数达到了12+2+2相，可轻松应对顶级处理器，主板的CPU供电接口使用了实心8PIN接口，足够ZEN5系列CPU稳定使用。

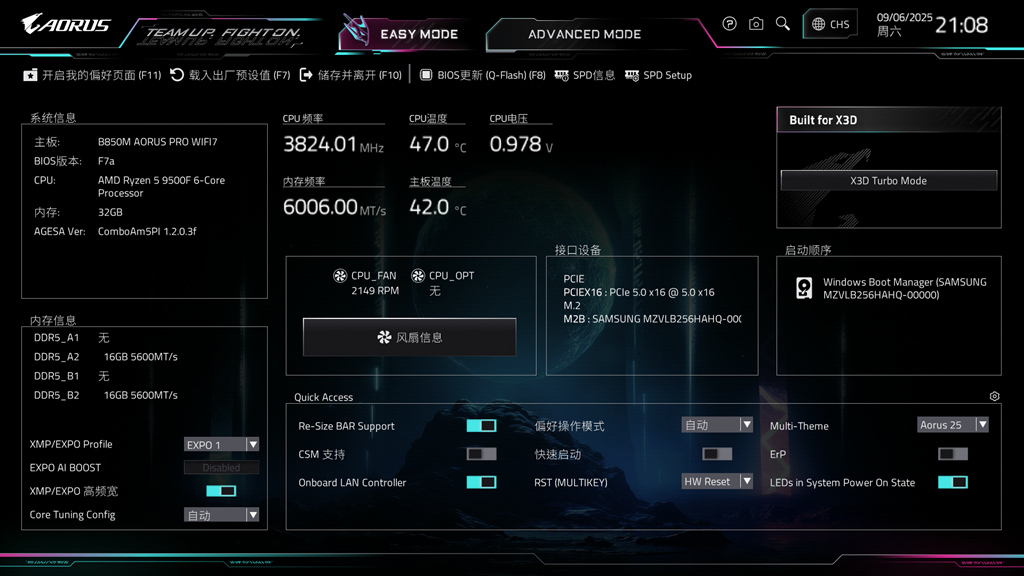

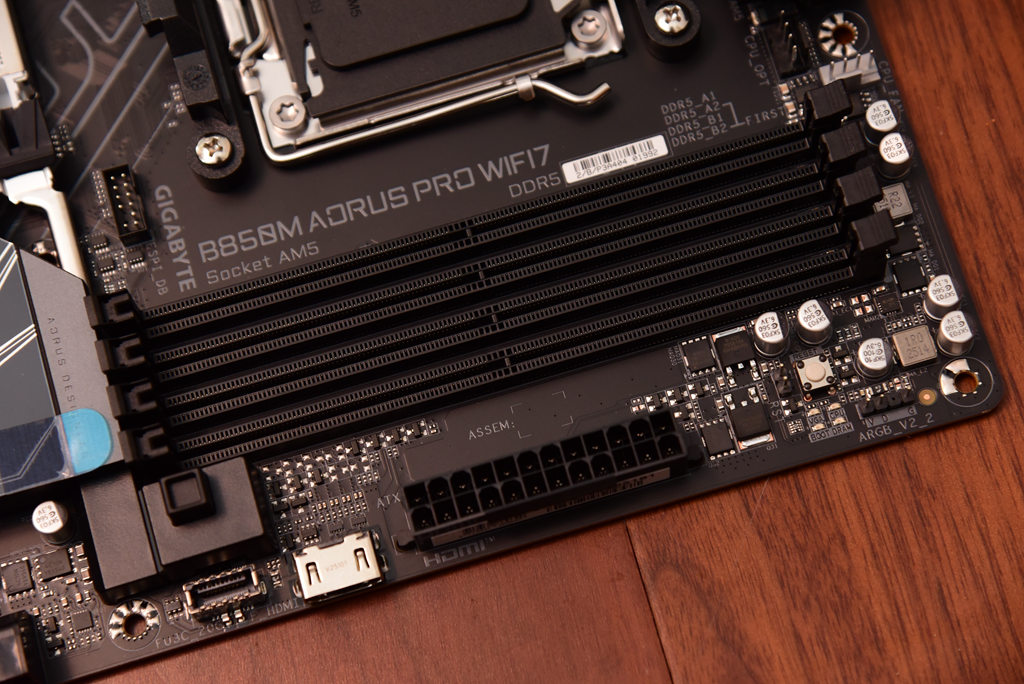

存储方面：主板配备了4条黑色内存插槽，最大支持256GB容量，内存最高支持频率可达8600+Mhz。内存插槽旁边配备了DEGUG指示灯，方便玩家监控主板状态。主板BIOS中内置技嘉独特的AI内存黑科技2.0技术，打开高带宽，低延迟功能后，可轻松提升主机性能。内存插槽旁边配备显卡易拆按键，TYPE-C机箱前置接口。

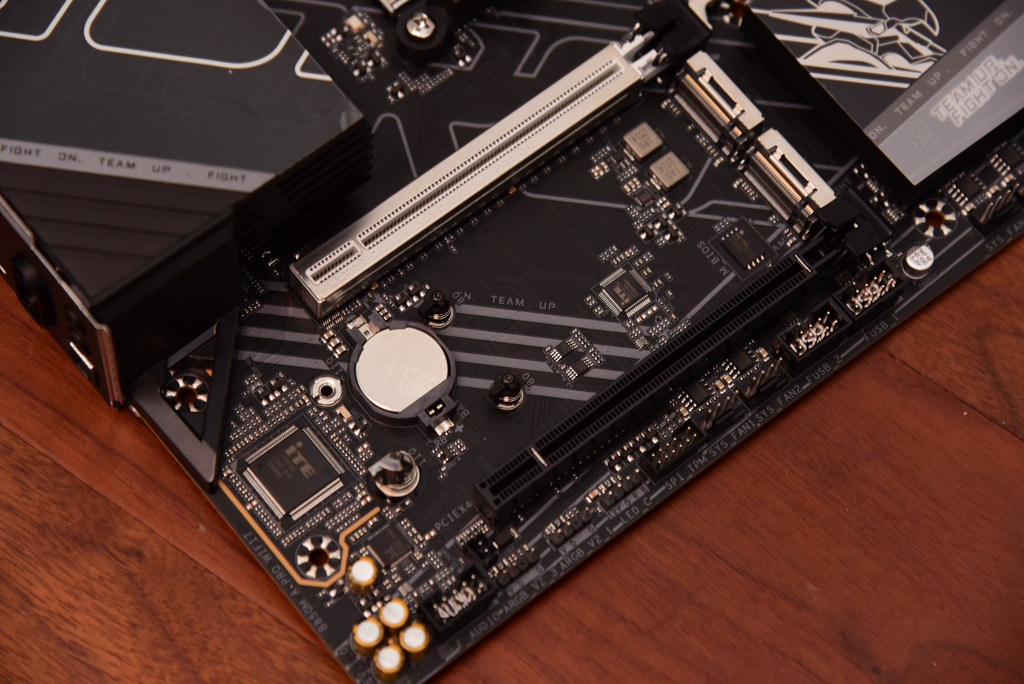

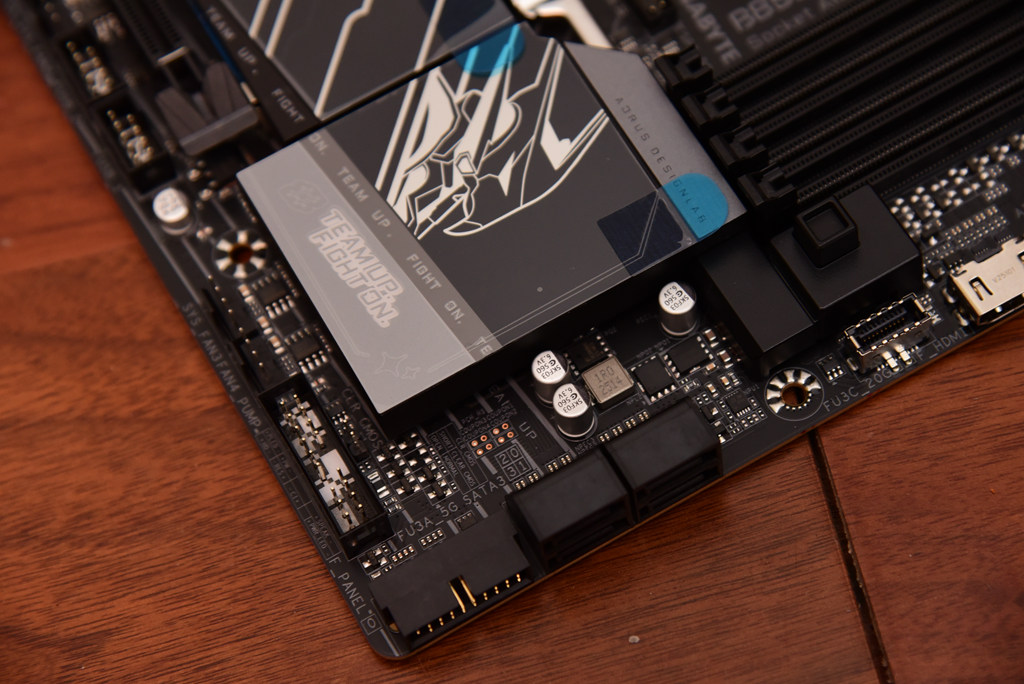

南桥部分覆盖着巨大的一体式散热装甲，配备了4个横向SATA接口，1个USB3.0扩展接口，节省了机箱内部纵向空间。散热片上覆盖有专属LOGO标识。

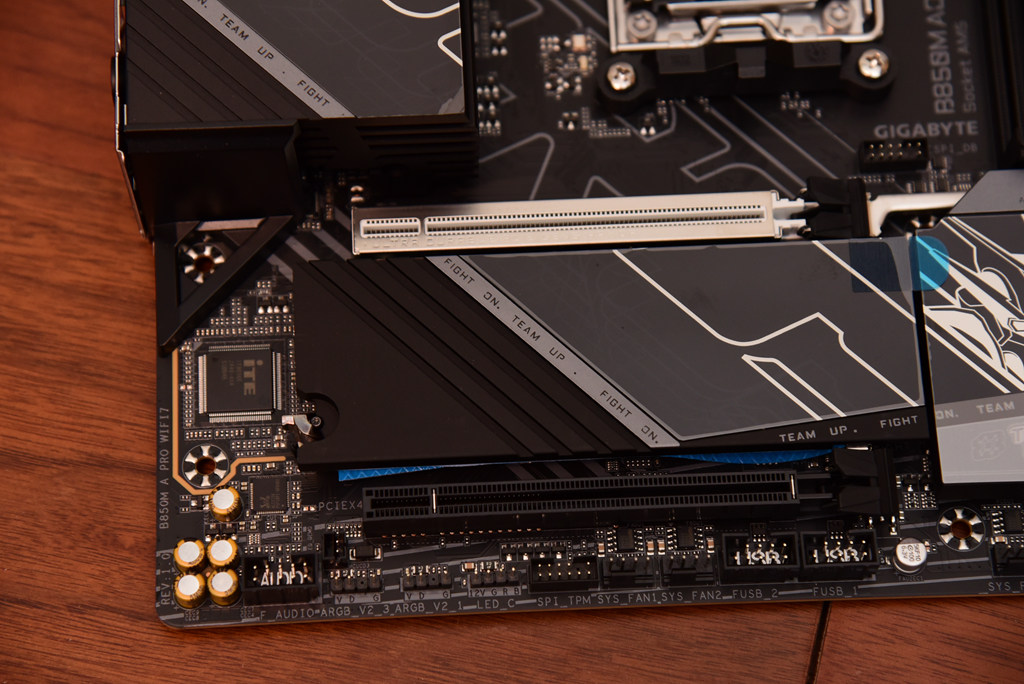

扩展方面：主板配备了2条PCI-E插槽用来安装显卡及其他设备，最上方1条是白色的PCI-E 5.0x16插槽，覆盖了合金装甲，避免在显卡重压之下，发生变形或损坏，同时，显卡支持一键快拆。下方一条是PCI-E 4.0x4插槽。上方PCI-E显卡插槽直连CPU。

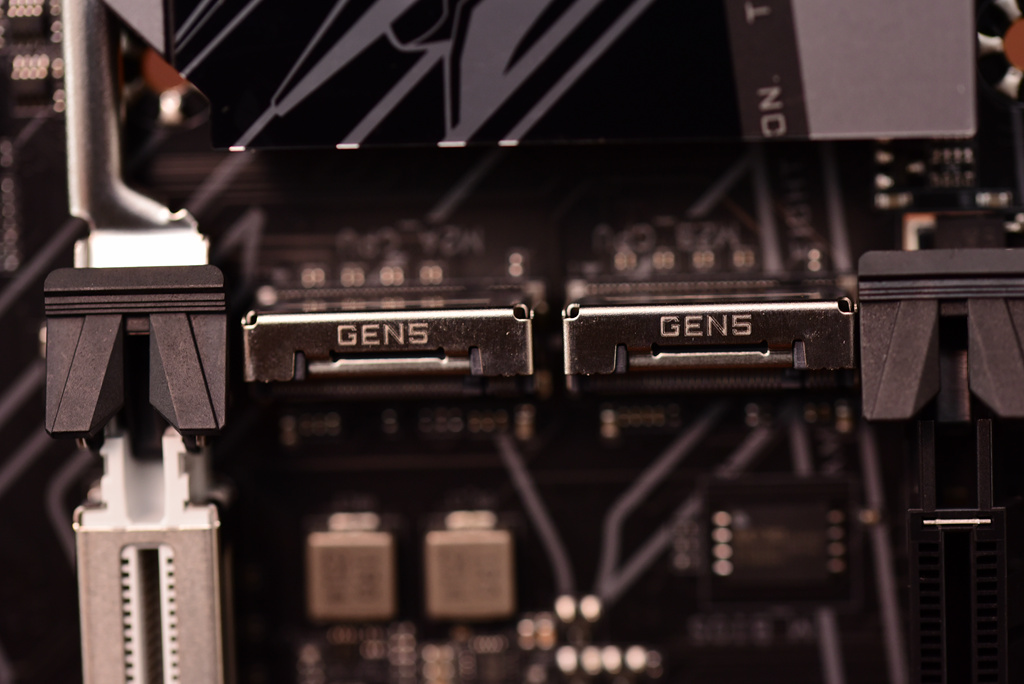

主板配备了2条M.2插槽，2条都可以直连CPU，支持PCI-E 5.0x4传输标准，都可以支持22110规格的固态硬盘，最快传输速度可以达到128Gbps，非常给力。

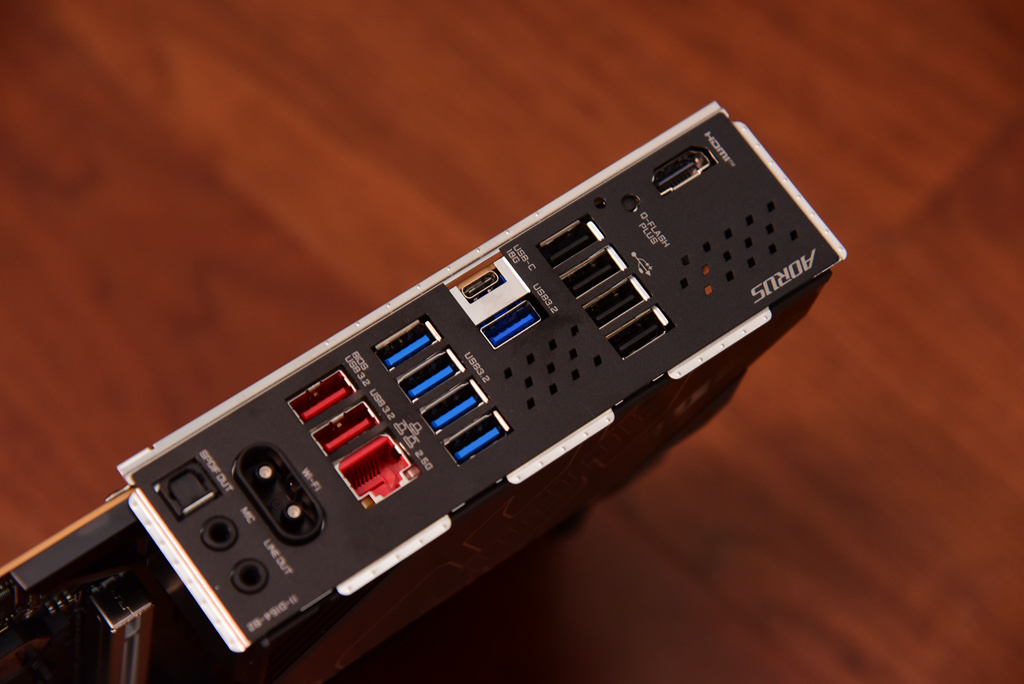

IO接口方面：主板共有12个USB接口，4个USB2.0黑色接口，5个USB 5Gbps A形蓝色接口，2个USB 10Gbps A形红色接口，同时可以用来无CPU刷新BIOS。另外，还有1个USB 10Gbps TYPE-C接口。网络方面采用了Realtek8922AE芯片，接口有1个2.5G高速网卡接口，支持蓝牙传输和WIFI 7无线传输，配备了WIFI磁吸天线和接口。另外，Q-FLASH PLUS刷新按钮也有配备。视频输出方面，内置了的HDMI 2.1接口输出。

测试平台：

CPU：Ryzen 5 9500F

主板：GIGABYTE B850M AORUS PRO WIFI7

内存：BIWIN DW100 DDR5 6000MHz

显卡：ZOTAC RTX5080

电源：Great Wall F10/1000W

三、理论性能测试

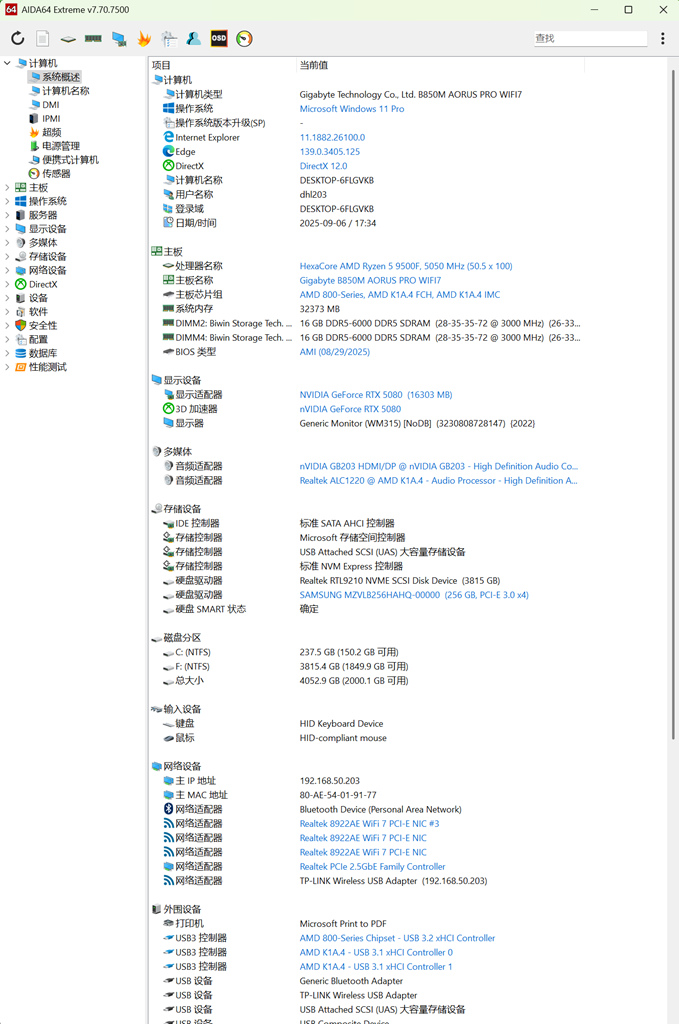

AIDA64整机硬件信息

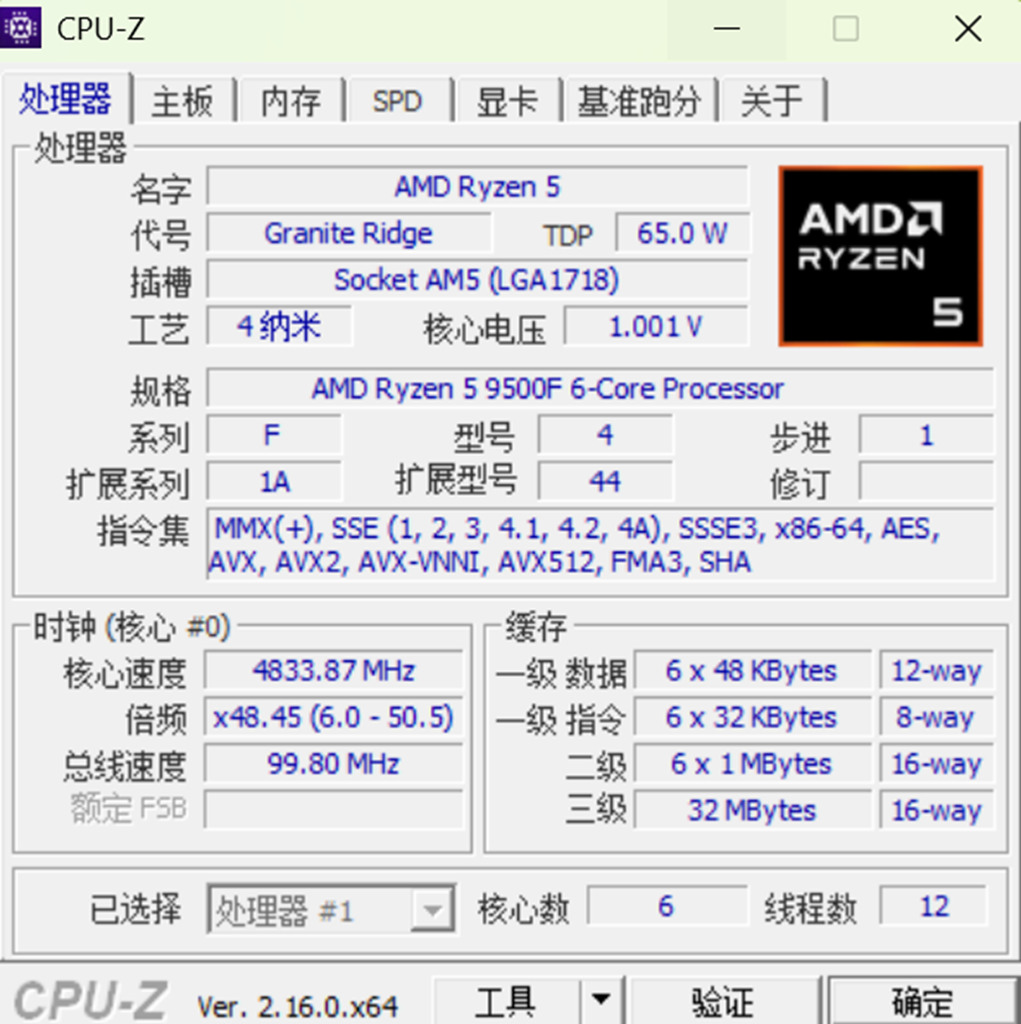

CPU信息

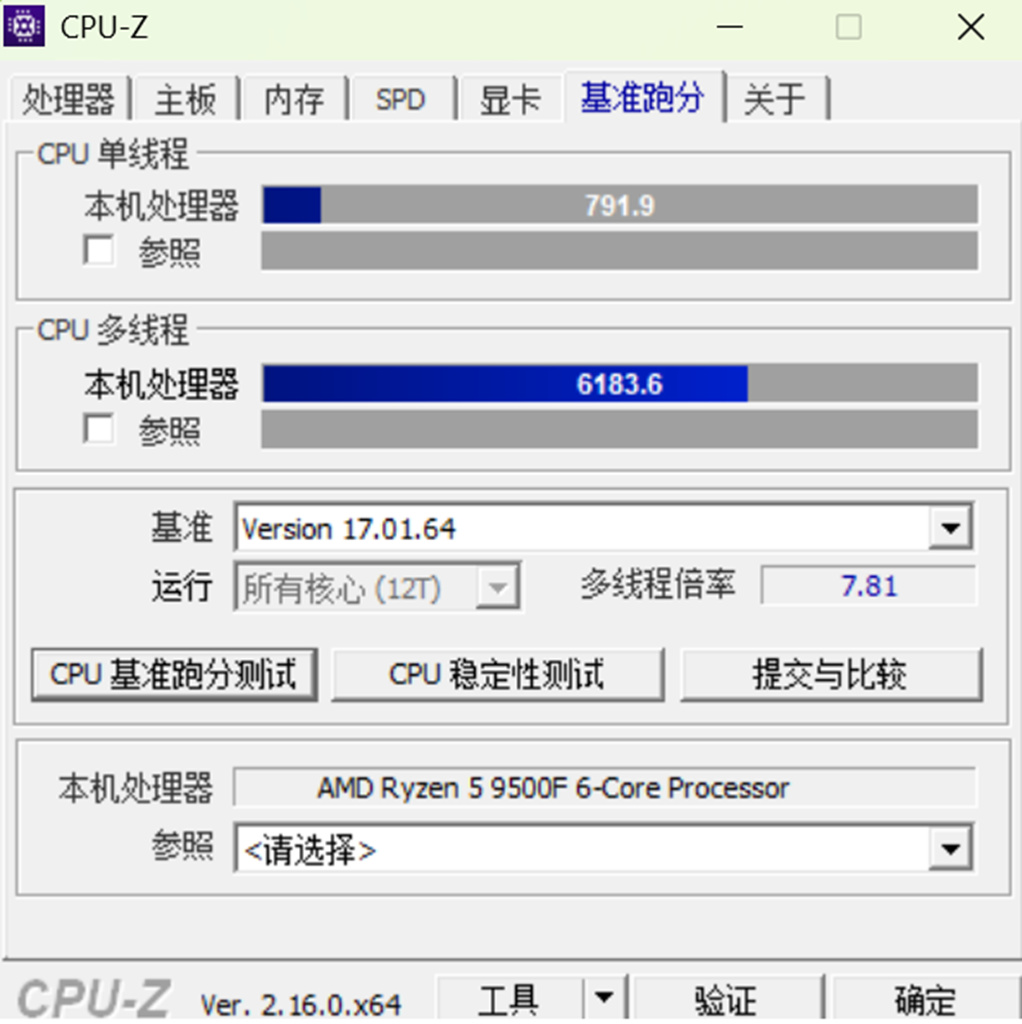

CPU-Z基准测试

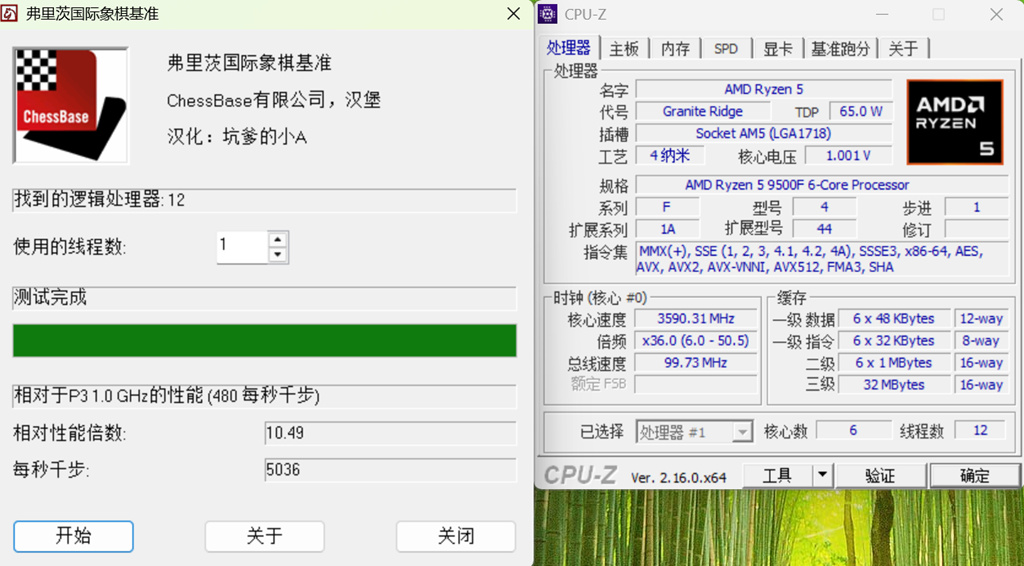

象棋基准单线程测试

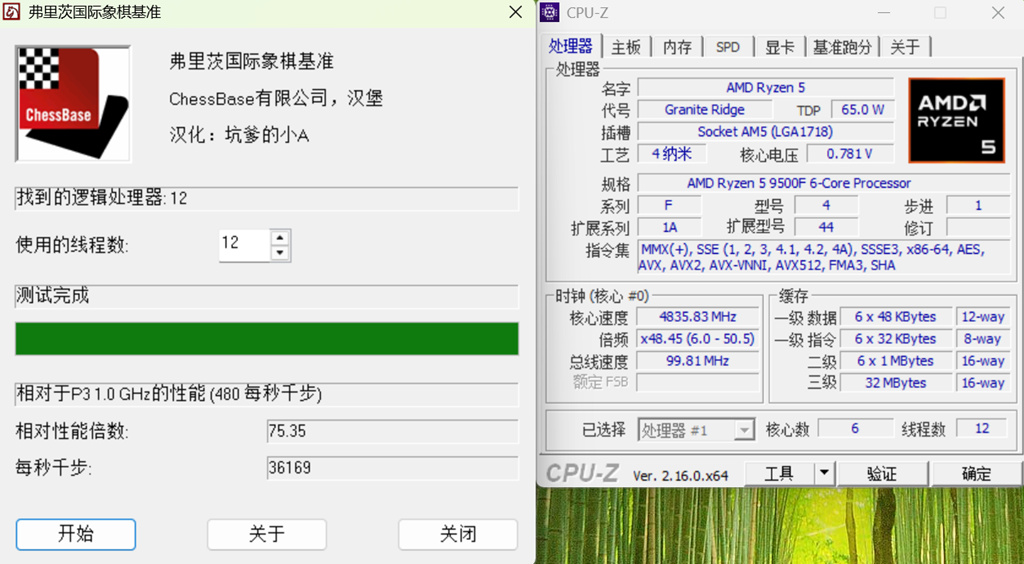

象棋基准多线程测试

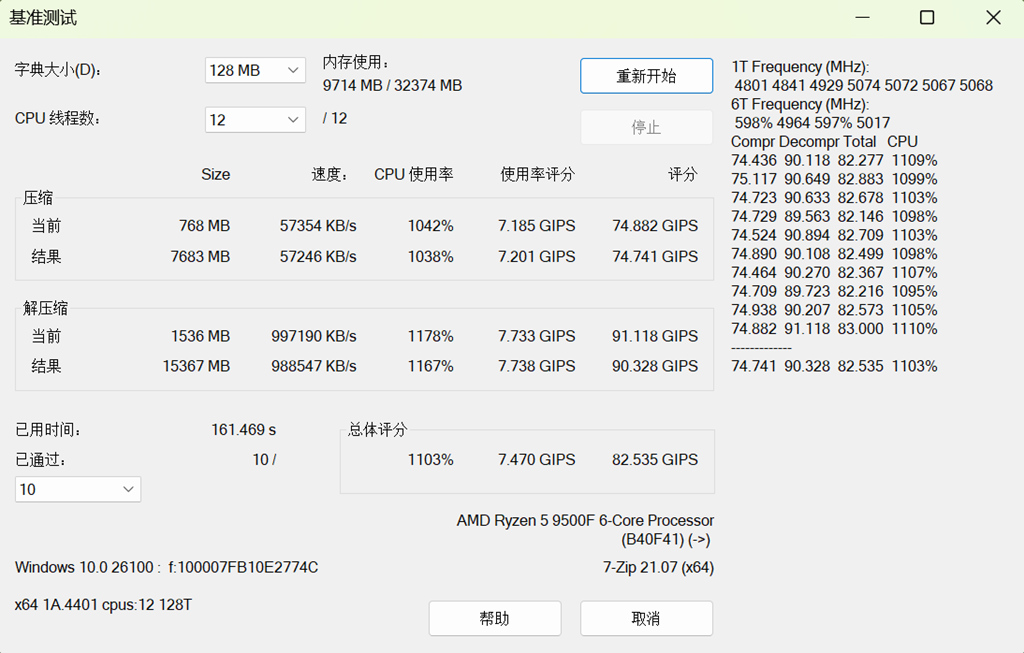

7 ZIP基准测试

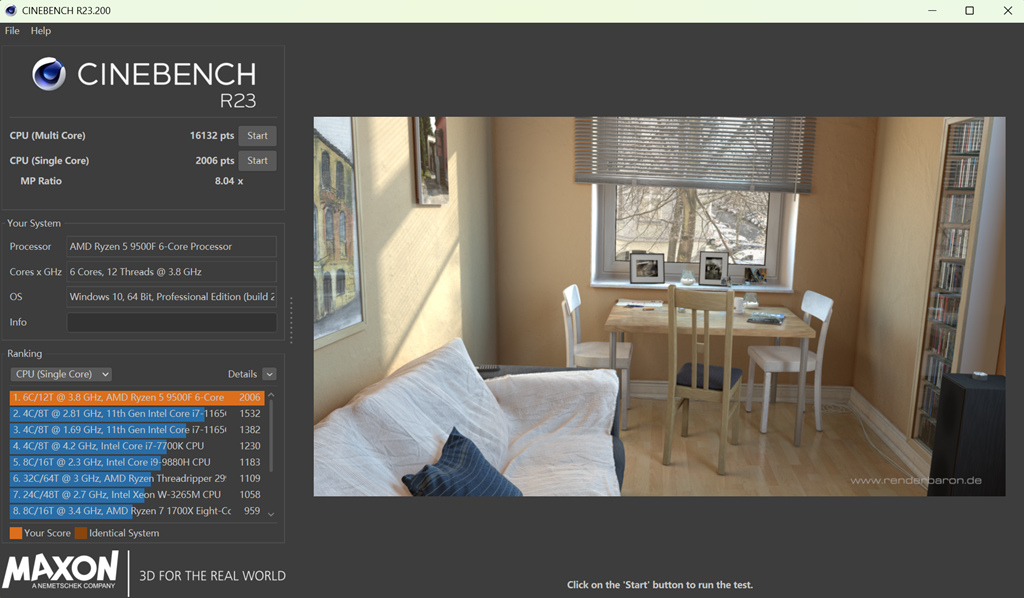

CINEBENCH R23测试

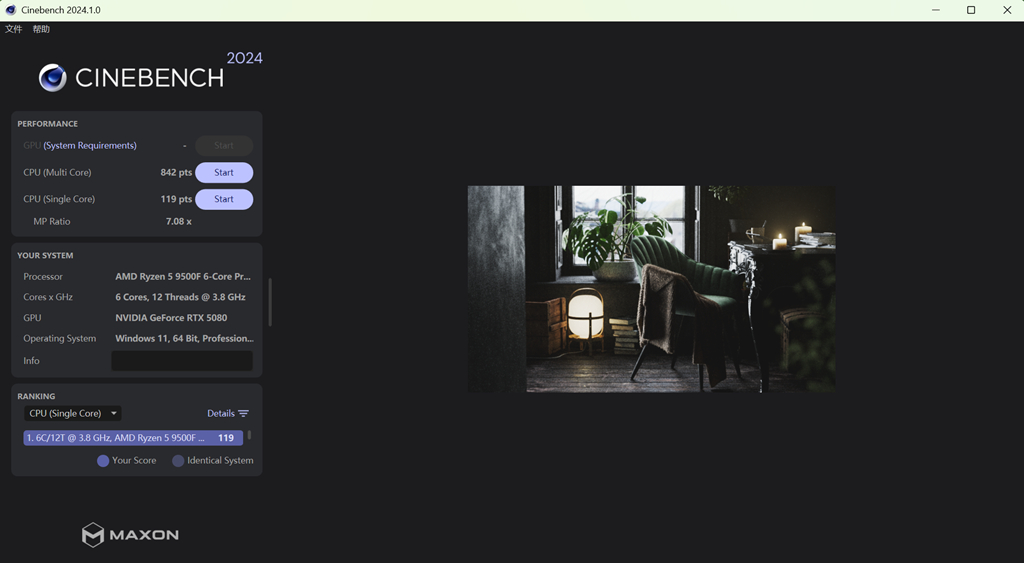

CINEBENCH R24测试

通过测试可见，9500F的单核性能效能还是不错的，从各项测试分数的结果来看，优势还是比较明显的。

三、内存级存性能测试

对于DDR5内存超频，频率提高以后，读取和写入速度也会增加，同时导致延迟增加。特别是AMD平台以高效能低延迟为主，要在频率锁定6000MHz的前提下，使技嘉主板的AI内存黑科技，尽量压缩时序，减少延迟。

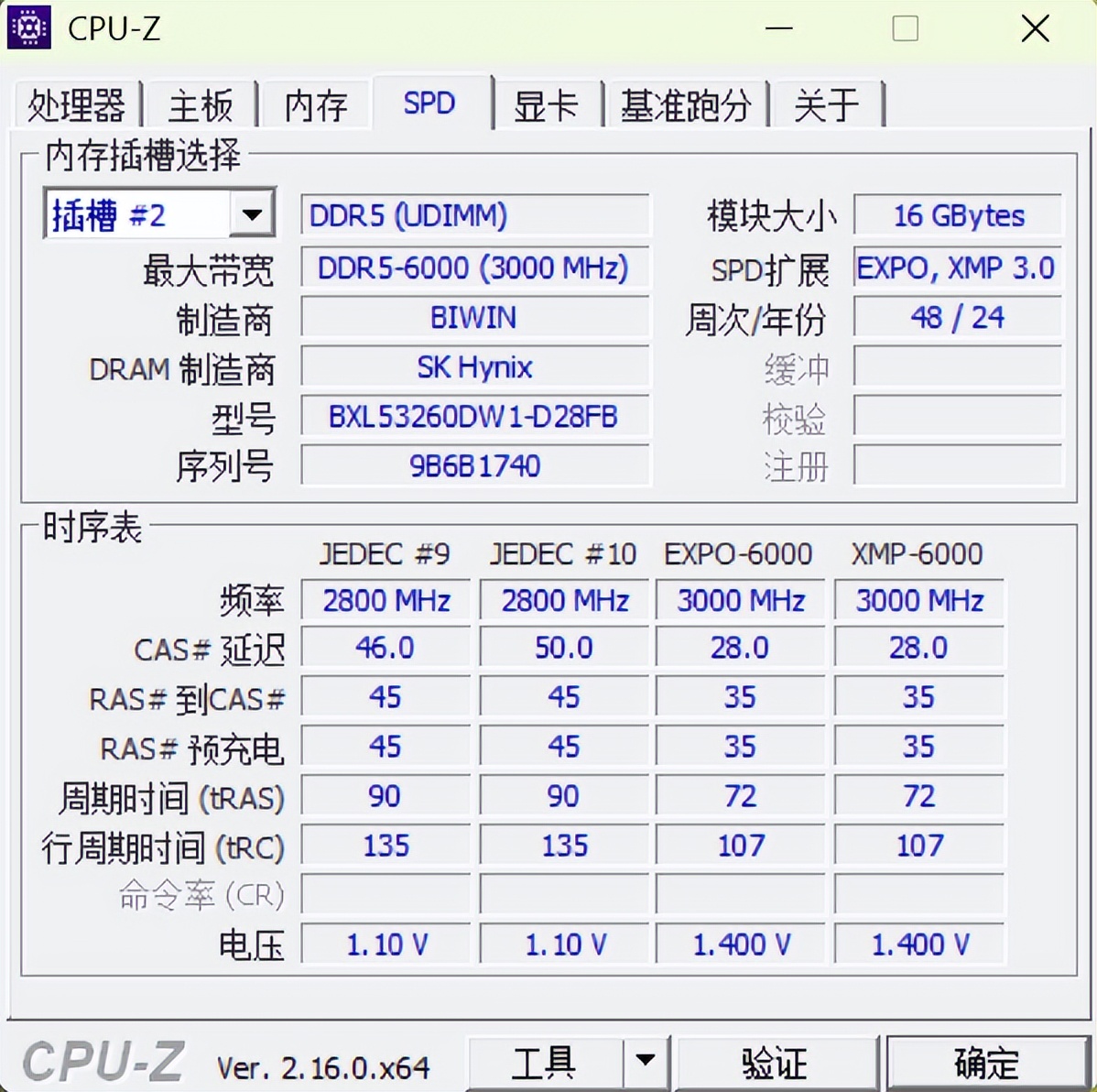

内存颗粒信息

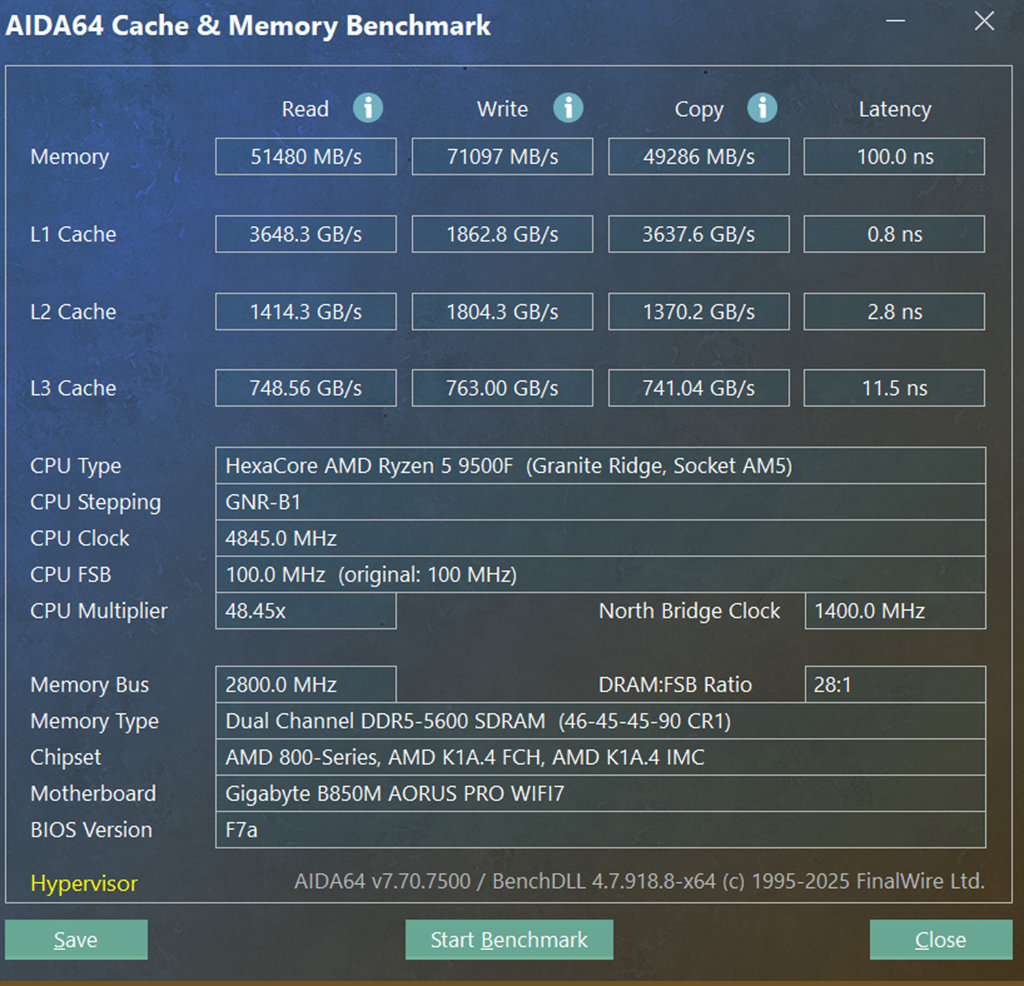

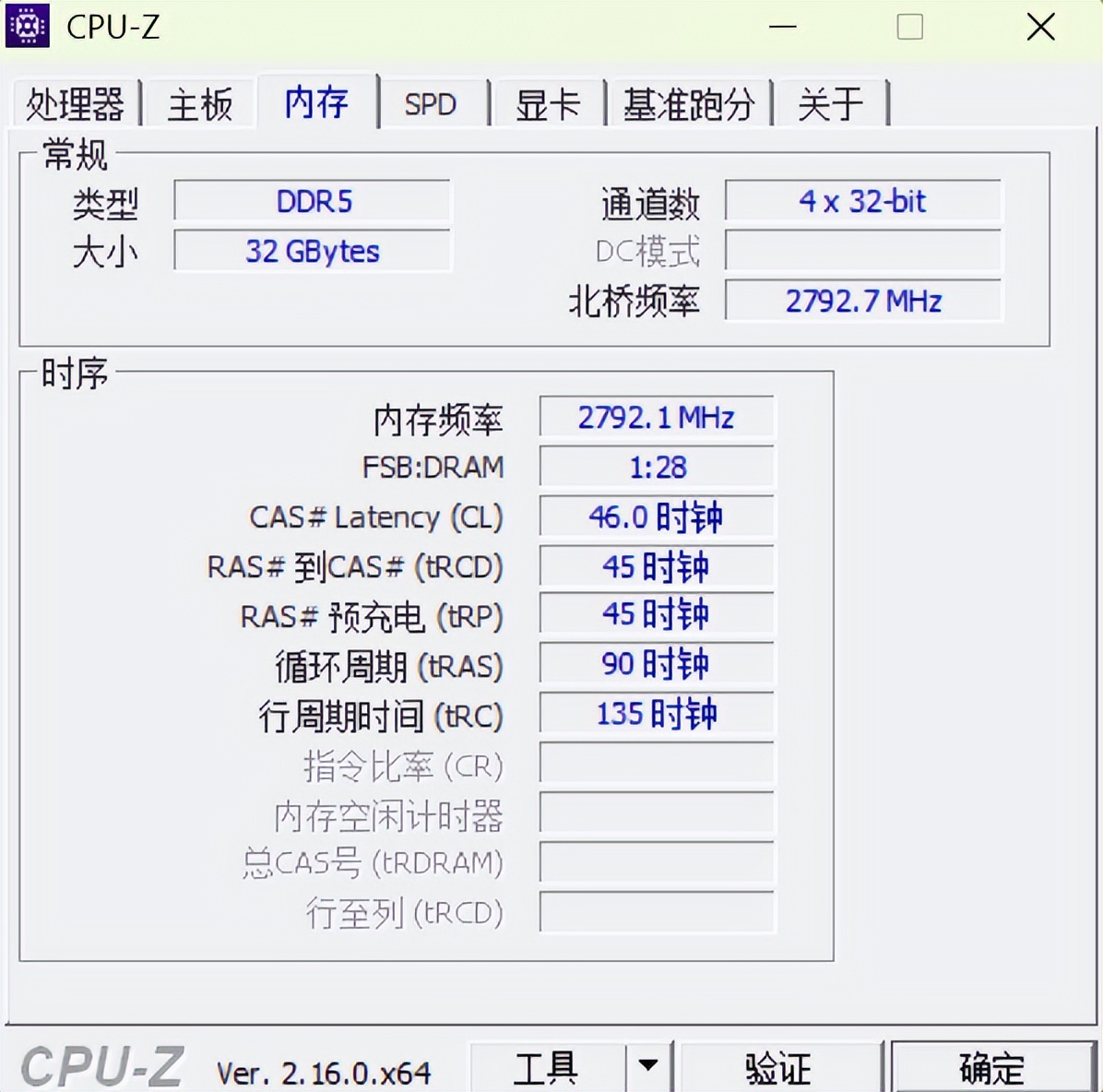

1、默认频率5600MHz，不进行任何设置，默认状态下时序为CL46-45，延迟为100ns。

AIDA64默认缓存性能测试

2、EXPO超频到频率6000MHz，不使用高带宽低延迟功能，时序自动设置为CL28-35，延迟为80.1ns。

AIDA64 EXPO缓存性能测试

3、保持EXPO设置不变，打开BIOS中的高带宽低延迟功能，时序保持在CL28-35，延迟为70.6ns。

AIDA64缓存性能测试

四、总结

Ryzen 5 9500F采用了6核心12线程的架构，延续了ZEN5在性能方面的优势。AMD平台对内存的要示以高效能低延迟为主，打开EXPO功能后，内存时序从CL46变成CL28，延迟从100ns缩小到80.1ns。使用技嘉主板的AI内存黑科技后，在时序保持不变的条件下，延迟又从80.1ns变成70.6ns，对性能提升非常明显。
