WSD3095DN56:汽车前排座椅通风风扇同步整流驱动

随着“零重力"座椅向15万元车型下沉,前排通风风扇需在8秒内建立5000 rpm转速,电机电流双向高达95 A,对功率器

随着“零重力"座椅向15万元车型下沉,前排通风风扇需在8秒内建立5000 rpm转速,电机电流双向高达95 A,对功率器件提出"极低导通电阻、超大电流、高雪崩能量"三大挑战。微硕WINSOK推出的WSD3095DN56 N沟MOSFET,以30 V耐压、5.0 mΩ超低导通电阻及DFN5×6-8L封装,单颗即可连续输出95 A,两颗并联组成H桥同步整流,助力通风风扇模组减重30 %、峰值效率提升到96 %,成为主机厂布局"静音通风+快速启动"座椅的理想功率级方案。

一、市场与技术趋势

政策+消费双驱:2025年中国前排座椅通风标配率将突破70 %,95 A大功率风扇年需求超3000万颗;

功能升级:三相无刷+双向驱动共板,峰值电流95 A,要求器件在85 ℃环境温度下持续工作;

节能法规:整车待机<100 µA,传统继电器方案无法满足,同步整流MOSFET成为主流。

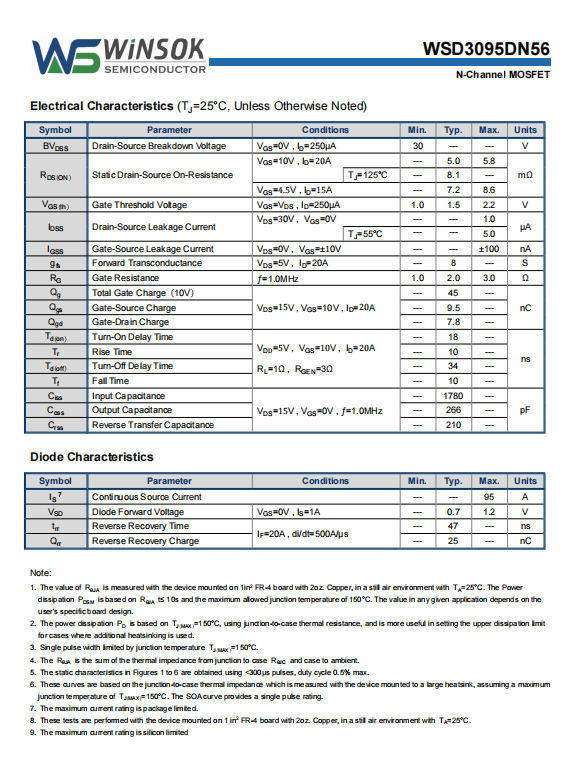

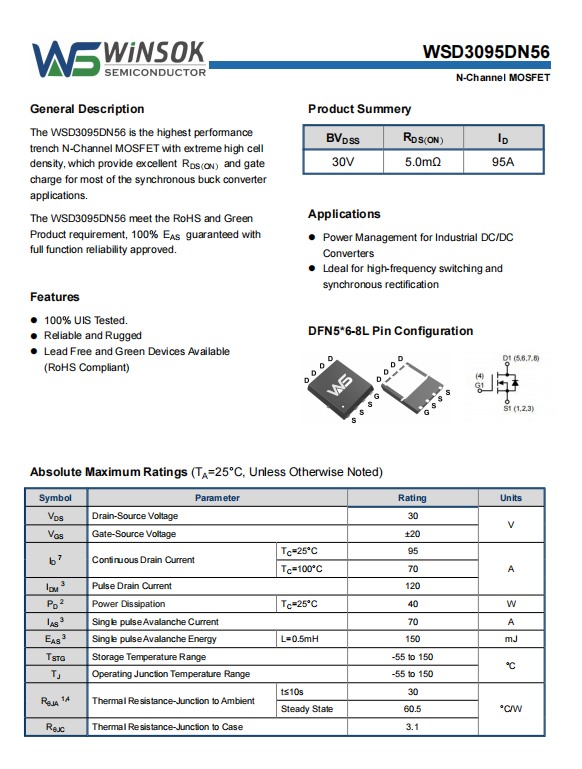

二、WSD3095DN56关键特性

30 V耐压:轻松覆盖24 V jump-start与电机感性反峰,余量>1.3倍;

5.0 mΩ@VGS=10 V:95 A时导通损耗仅45 W,比传统TO-247方案降低40 W,PCB温升下降15 ℃;

95 A连续/120 A脉冲电流:95 A峰值裕量充足,100 % EAS 150 mJ吸收反峰,保护驱动IC;

45 nC超低栅极电荷:配合1.0 Ω栅极电阻,开关时间<50 ns,支持150 kHz PWM静音驱动,噪声<32 dB(A);

DFN5×6-8L封装:占板30 mm²,比TO-247减小60 %,厚度1.2 mm,贴合座椅超薄骨架;

-55 ℃~150 ℃结温:通过AEC-Q101认证,1000次温度循环无失效,满足**-40 ℃冷启动**严苛场景。

三、在通风风扇中的核心应用优势

同步整流H桥驱动采用4颗WSD3095DN56组成全桥同步整流,驱动95 A三相无刷风扇;5.0 mΩ超低导通电阻将总损耗从120 W降至45 W,效率提升8 %,整车WLTP循环降耗0.8 g/km,直接帮助车企达标国六b。

静音快速启动45 nC低栅极电荷实现150 kHz PWM,启动时间<6 s,噪声<32 dB(A),较传统20 kHz方案降低6 dB,提升座舱NVH品质。

电感能量回收器件内置雪崩与体二极管双重耐冲击结构,在风扇0.15 mH感性负载、95 A关断时钳位电压<28 V,150 mJ雪崩能力可吸收反峰能量,省去TVS管,BOM成本节省1元/桥臂。

热管理与EMIRθJC=3.1 ℃/W配合铝散热基板,95 A连续电流下结温<130 ℃;CdV/dt衰减特性使开关振铃下降30 %,在30 MHz频段传导骚扰降低5 dBµV,一次性通过CISPR 25 Class 5,节省外部RC吸收0.2元/桥臂。

四、典型应用案例

95 A静音通风风扇某主流主机厂采用4颗WSD3095DN56设计全桥同步整流,实现6 s快速启动、95 A静音驱动;在85 ℃环境温度、95 A满载工况下,器件温升仅18 ℃,整机效率达96 %,较上一代方案风扇模组减重30 %、效率提升8 %,整车续航+2 km。

12 V电池直驱VGS(th)=1.5 V低门槛,MCU 3.3 V IO经栅极驱动芯片直驱,无需升压电路;待机漏电流<1 µA,满足新能源车型**<100 µA静态电流**法规要求,停车30天仍可正常唤醒。
