在水文监测、水利调度、城市防洪及水资源管理领域，监测数据的实时性与准确性直接影响决策科学性。监测水位雨量一体化设备整合水位、雨量两大监测功能，为多场景提供连续可靠数据，工程技术人员指出，这类设备通过模块化设计简化部署流程，降低系统复杂度与运维成本，已成为现代水文监测体系的核心装备。
一、水位监测模块：技术参数、原理与安装规范
（一）核心技术参数
水位监测模块采用 FMCW 雷达原理，测量范围 0-40m，精度达 ±1cm（复杂工况下优化算法可至 ±5mm），分辨率稳定在 1mm；供电适配 9-24V 宽电压（典型 12V），功耗≤30mA（12VDC），满足长期无人值守需求；工作温度 - 30℃至 60℃、储存温度 - 35℃至 75℃，配合 IP68 防护等级的铝合金外壳，可在偏远山区或恶劣气候中全天候运行；通信采用标准 RS485（Modbus）协议，默认地址 2，功能码 03H 对应只读寄存器，可读取空高（cm/mm）与水深（cm/mm）数据。
（二）工作机制
模块通过非接触式雷达波反射实现测量，无需接触水体即可获取数据，规避水体污染与机械磨损对设备寿命的影响。雷达波发射后经水面反射回探头，设备根据波速与反射时间计算探头至水面距离，进而换算水深，整个过程无需人工介入，数据采集自动化程度高。
（三）安装要点

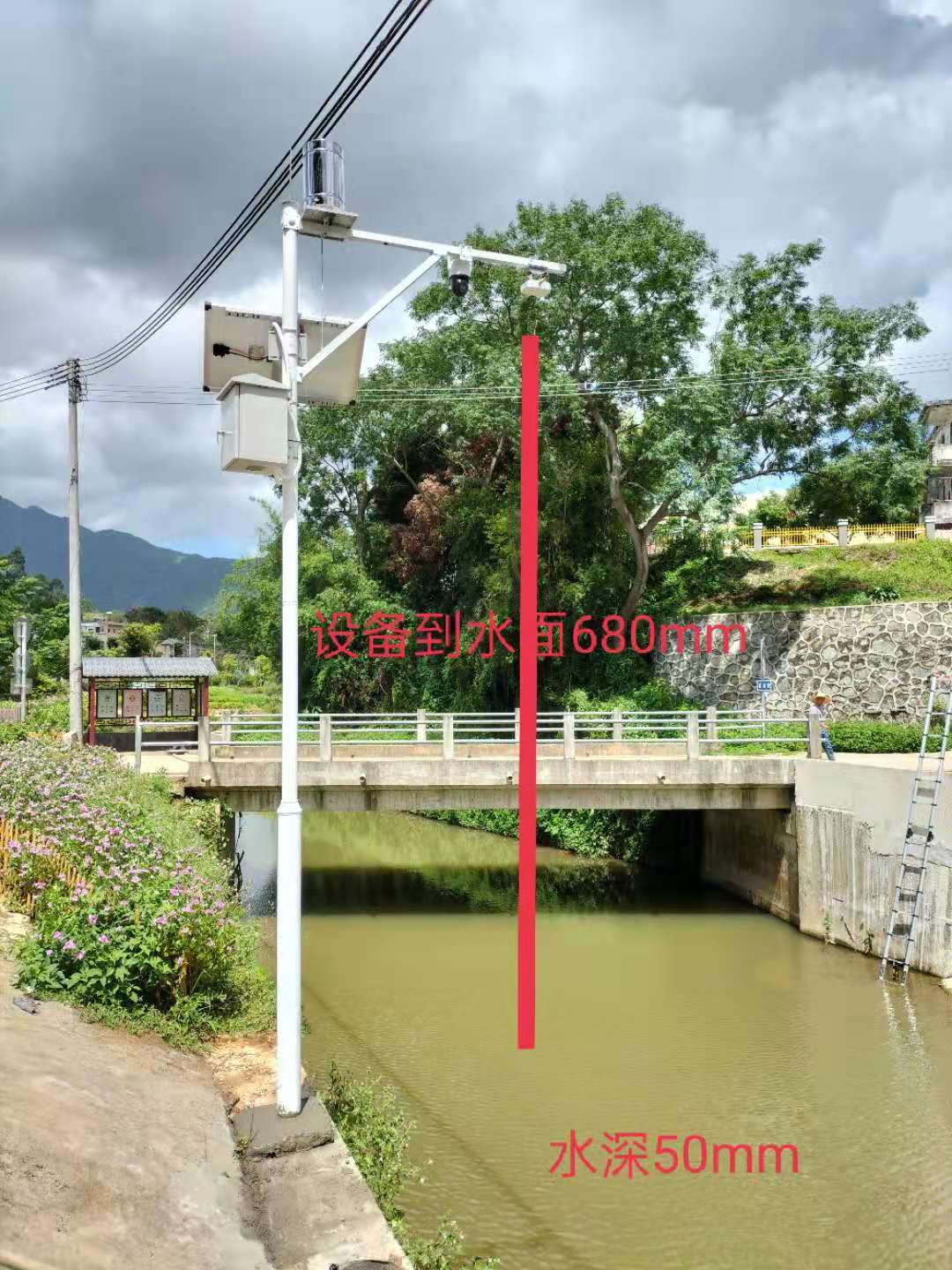

安装需保证探头与水面垂直，距离控制在量程内，同时避开水面漂浮垃圾、水草等障碍物 —— 这些物体可能阻挡雷达波导致信号丢失，影响数据准确性。水文监测工程师建议，河道或渠道安装选水流平稳的顺直段，远离闸门进出口及湍急水域；管道内安装需将探头固定在管道中央，避免管壁干扰；设备需与高压线保持安全距离，防止电磁干扰，且安装前需参考水位历史变化范围，确保空高最低值大于盲区、最高值不超量程。
二、雨量监测模块：技术参数、原理与安装规范
（一）核心技术参数
雨量监测模块为翻斗式结构，承水口径 Φ200±0.6mm（外刃口 45°），分辨率可选 0.2mm 或 0.5mm，最高适应 10mm/min 雨强；不锈钢外壳抗户外侵蚀，延长设备寿命，整体设计支持全自动无人值守，抗干扰能力强。
（二）工作机制
水文监测专家解释，模块核心为机械双稳态计量翻斗，翻斗由隔板分为两个等容积三角斗室：一斗室接水至预定容积时，重力作用下翻倒，另一斗室切换至工作状态；翻斗侧壁磁钢随翻动扫描干式舌簧管，使舌簧管轮流通断，每翻倒一次产生一个脉冲信号，通过计数脉冲数量即可换算降水量，实现雨水遥测。
（三）安装要点
安装需用水平尺校准承雨口，底座通过 3 个 M6 螺栓固定在基座上，调整调平螺钉使水准泡居中后再拧紧固定螺钉，若水准泡偏移需重新调整，避免暴风雨中设备抖动或倾斜。此外，安装区域需无高大建筑、树木遮挡，防止雨水收集截留；过滤网需定期检查，避免杂物堵塞漏斗影响雨水流入。
三、一体化整合：核心优势与场景适配
（一）数据同步与部署简化
水位、雨量模块共享供电（9-24V）与通信（RS485 Modbus）系统，实现数据同步采集传输，避免单独部署两套设备的重复布线，减少数据同步误差。系统集成工程师强调，一体化设计降低现场安装复杂度，后期维护仅需针对统一接口操作，运维效率显著提升。
（二）场景适配性
设备可接入遥测终端机或水文自动测报系统，适配水库、河道、灌区、城市管网等场景：灌区应用中，水位数据计算过流能力，雨量数据预判灌溉需求；城市排涝中，水位反映管网积水，雨量支撑排涝调度，两者结合提升决策科学性。
四、安装维护与质保：关键要求
（一）安装核心要求
选址需兼顾水位、雨量监测需求：水位区选水流平稳段，雨量区无遮挡；开箱前检查包装，破损需联系生产方；接线严格按标签区分电源正负极与通信线（A、B 端），错误接线可能致设备损坏，所有连接检查无误后再送电。
（二）日常维护要点
定期清理雨量模块过滤网，防止堵塞；检查水位模块探头清洁度与接线端子牢固性，线缆破损及时更换；每季度全面检查外壳密封性、信号稳定性与供电正常性；恶劣天气后增加检查频次，故障不可自行拆解，需联系技术人员处理。
（三）质保规范
设备常规质保 1 年（特殊型号半年），自用户收货起算。保修期内故障需联系生产方，提供购买单位、联系人、使用环境及故障现象，返厂前需清理设备（去除腐蚀性 / 有毒物质）；质量问题由生产方承担维修费，人为操作不当导致故障则由用户承担成本。
五、应用价值：场景落地与行业意义
设备广泛应用于水文自动测报、防洪预警、灌区管理及科研领域，其无人值守与全天候运行能力，为偏远或恶劣环境提供稳定数据支撑。水利部门负责人表示，这类设备提升水文监测数据实时性与准确性，减少人工成本与误差，在气候变化背景下，可提前预判极端降雨、洪水风险，为应急响应争取时间；农业灌区中助力精准灌溉，城市应用中支撑海绵城市建设与内涝治理，未来还将向智能化、低功耗升级，进一步强化水安全保障能力。
