随着移动设备、小型 IoT 终端、可穿戴设备等不断普及，对充电方案的高集成、低成本、小体积和高可靠性需求愈发强烈。

XTX Technology 推出的 XTB1056 单节锂离子电池线性充电管理芯片，凭借高达28V的输入耐压、可编程充电电流、软启动限流、温度折返保护等一系列特色功能，完美满足各类便携式应用场景，让您的产品充电更快速、更安全、更可靠。

一、产品概览

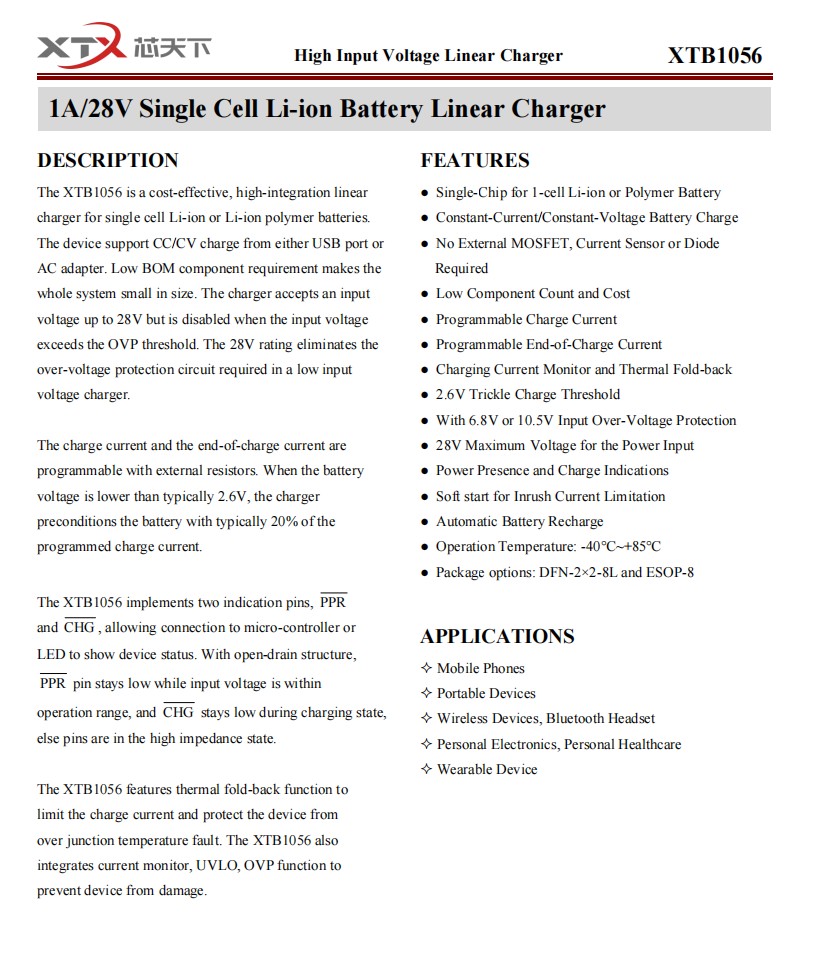

XTB1056 是一颗高度集成的单节 Li-ion/Li-Po 电池线性充电管理芯片，支持 CC/CV 充电模式，无需外置 MOSFET、电流检测电阻或肖特基二极管，BOM 简单、体积小巧。

输入电压范围：4.55V ～ 28V

充电电流：50mA ～ 1A（可编程）

终止电流：5% ～ 50% IREF（可编程）

电池浮充电压：4.20V 或 4.35V，可选

OVP 过压保护：6.8V / 10.5V

低压涓流阈值：2.6V

软启动限流、过温折返、UVLO、短路/反接保护

两路开漏状态指示（PPR、CHG）

工作温度：–40℃ ～ +85℃

封装：ESOP-8、DFN2×2-8L

二、核心优势

超宽输入耐压

– 支持高达 28V 输入，无需外置过压保护电路

– 兼容 USB、车载、适配器等多种电源场景

高集成，低成本

– 无需外置 MOSFET、电流检测电阻或肖特基二极管

– 外围元件极少：仅需 IREF/IMIN 设置电阻 + 1~10µF 电容

灵活可编程

– 充电电流可通过 IREF 引脚外接电阻任意设置（50mA～1A）

– 终止电流 IMIN 5%～50% IREF 可编程，实现精准的涓流检测

多重安全保护

– 软启动限流，抑制电源冲击

– 过温折返 & OTP 关断，防止芯片过热

– 输入低压锁定（UVLO）、过压保护（OVP）

– 电池短路、反向接入保护

状态指示易集成

– PPR：供电检测，输入电压到位时拉低

– CHG：充电状态指示，充满电自动释放

三、典型应用电路

C1 (1µF – 10µF X5R/X7R)：VIN 端去耦

C2 (1µF – 10µF X5R/X7R)：BAT 端去耦

IREF、IMIN 电阻贴近芯片脚位，确保精准设置

四、应用场景

手机、平板、便携式影音播放设备

无线鼠标、蓝牙耳机、手环、智能穿戴

车载导航、后视镜、行车记录仪

个人健康监测、医疗便携仪器
