移动智能终端电源管理的全能之选

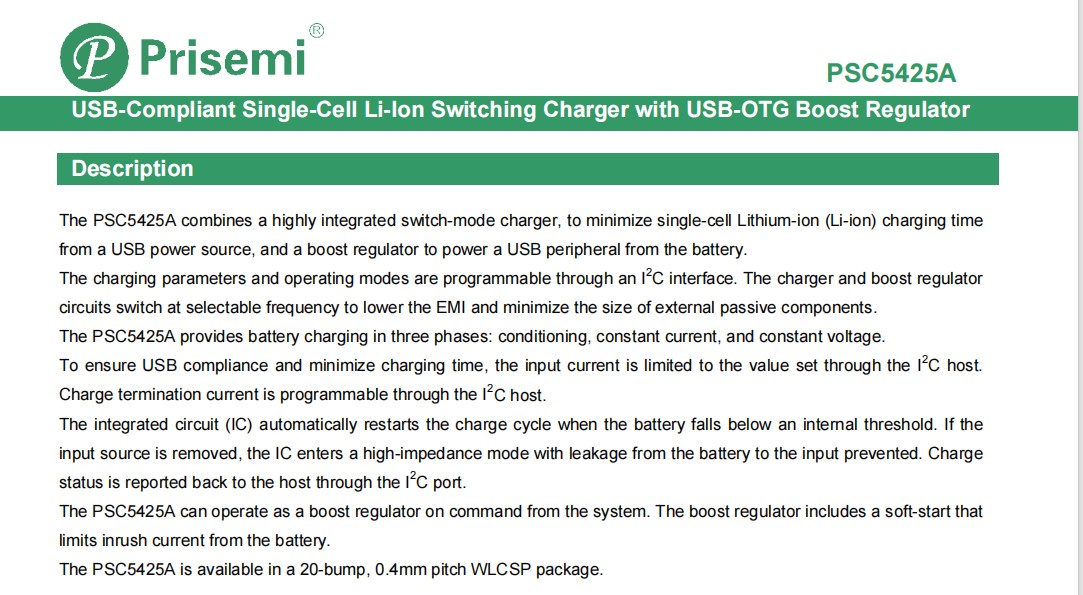

作为 Prisemi 授权代理商，我们荣幸地向您推荐——业界高度集成的单节 Li-ion 开关型充电器暨 USB-OTG 升压稳压器 PSC5425A。该器件集成度高、效率出众，可显著缩短充电时间、简化设计、降低 BOM 成本，是智能手机、平板、可穿戴与各类便携设备的理想电源管理方案。

USB 口供电能力有限，传统线性充电效率低、充电时间长

外设使用 OTG 供电时，系统需额外升压模块，设计复杂

移动设备空间寸土寸金，需要更小体积、更低 EMI 的电源解决方案

系统级功耗管理要求严苛，需兼顾高效充电与电池反向漏电保护

PSC5425A 将高效同步降压充电器与5 V、1.5 A 升压 OTG 稳压器合二为一，依托 I²C 智能配置，可在 USB2.0／USB3.x 的多种电流限制下，实现最快速度的单节锂电池充电，并在需要时为外设提供稳定 5 V 供电。

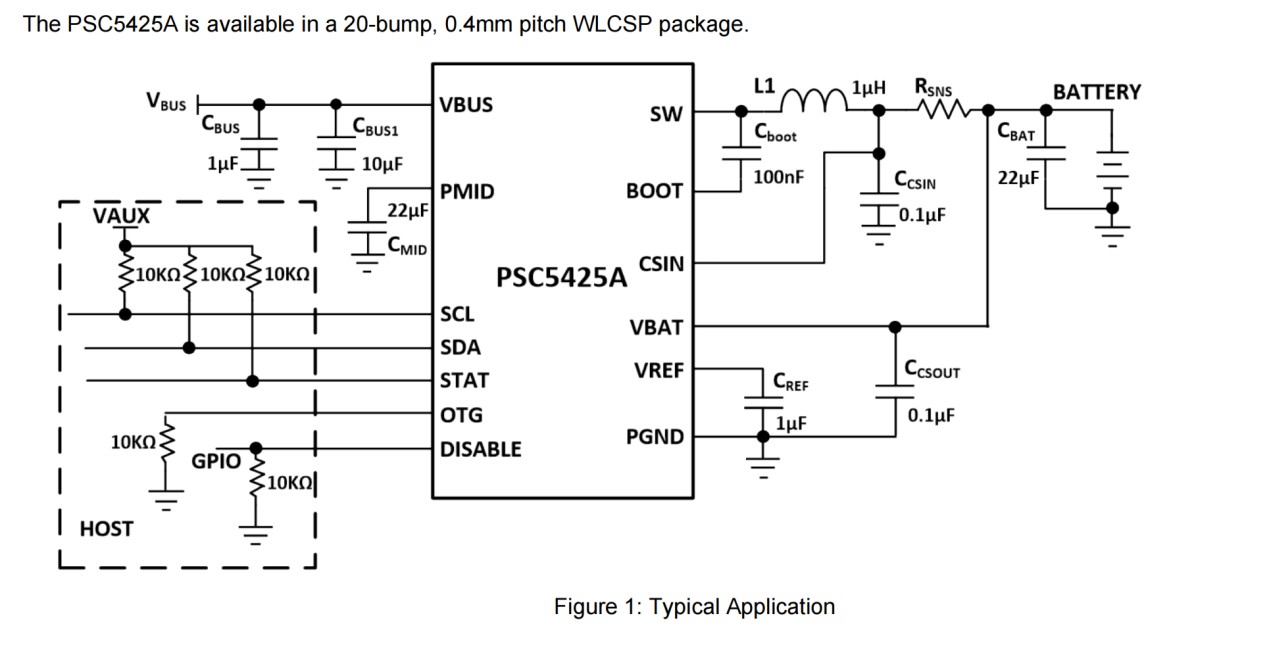

典型应用框图：

智能手机 & 5G 终端

平板电脑、电子书、学习机

便携游戏机、VR/AR 眼镜

数码相机、运动相机、无人机

物联网与可穿戴设备

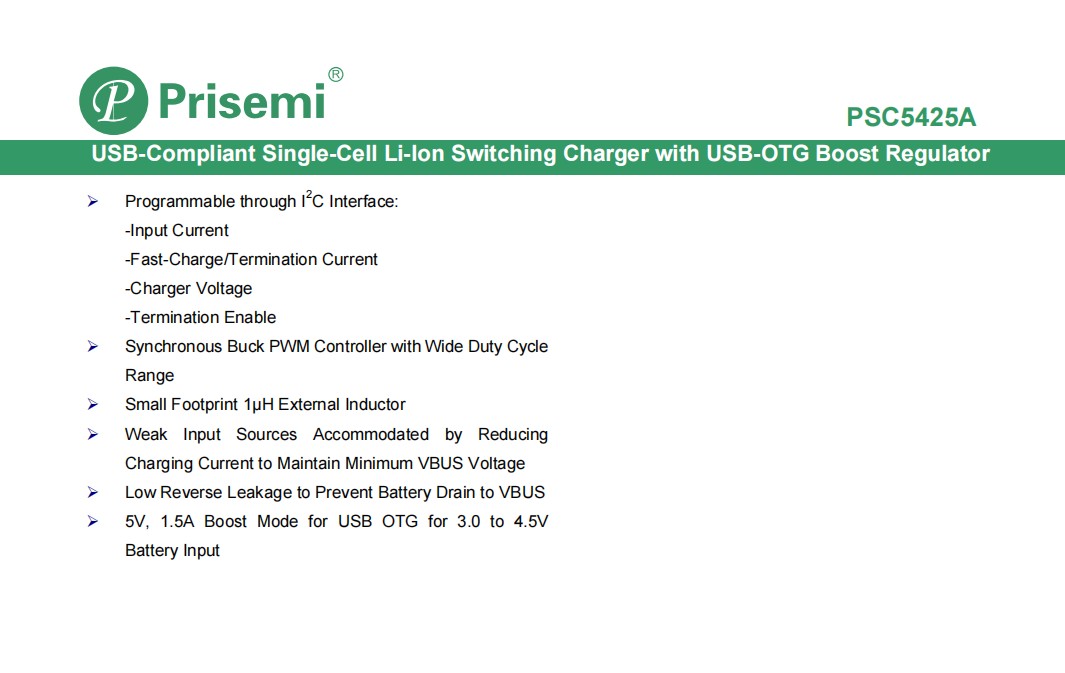

• 输入绝对最大耐压：20 V

• 工作输入电压：6 V（Max）

• 电池充电电流：最大 2.25 A

• 支持三段式充电：预充/恒流/恒压

• I²C 可编程：输入电流、充电电流、电压、终止条件

• 软启动 OTG 升压，限制电池涌流

• 推荐外部器件：

电感 L1：1.0 – 2.2 µH，Isat > 3 A

CMID：22 µF / 6 V

其余电容详见数据手册

• 20-Bump WLCSP（4×5 阵列，0.4 mm pitch）

• 封装尺寸：2.0 mm × 1.7 mm × 0.586 mm（Typ）

• 250 µm 焊球，符合无铅 RoHS 要求

（封装及贴片焊盘详见原文 Figure 3 & Figure 50）
